Skopor · Grävskopor
SDB - förstärkt gallerskopa DB
Standard
SDB Skeleton DB bucket
Kompatibla fästen: CW20 · CW30 · CW40 · CW45 · CW55 · SW33 · SW48 · SW66
- 10–50 ton
- På förfrågan
- Bärare: Midi, Standard, Tung

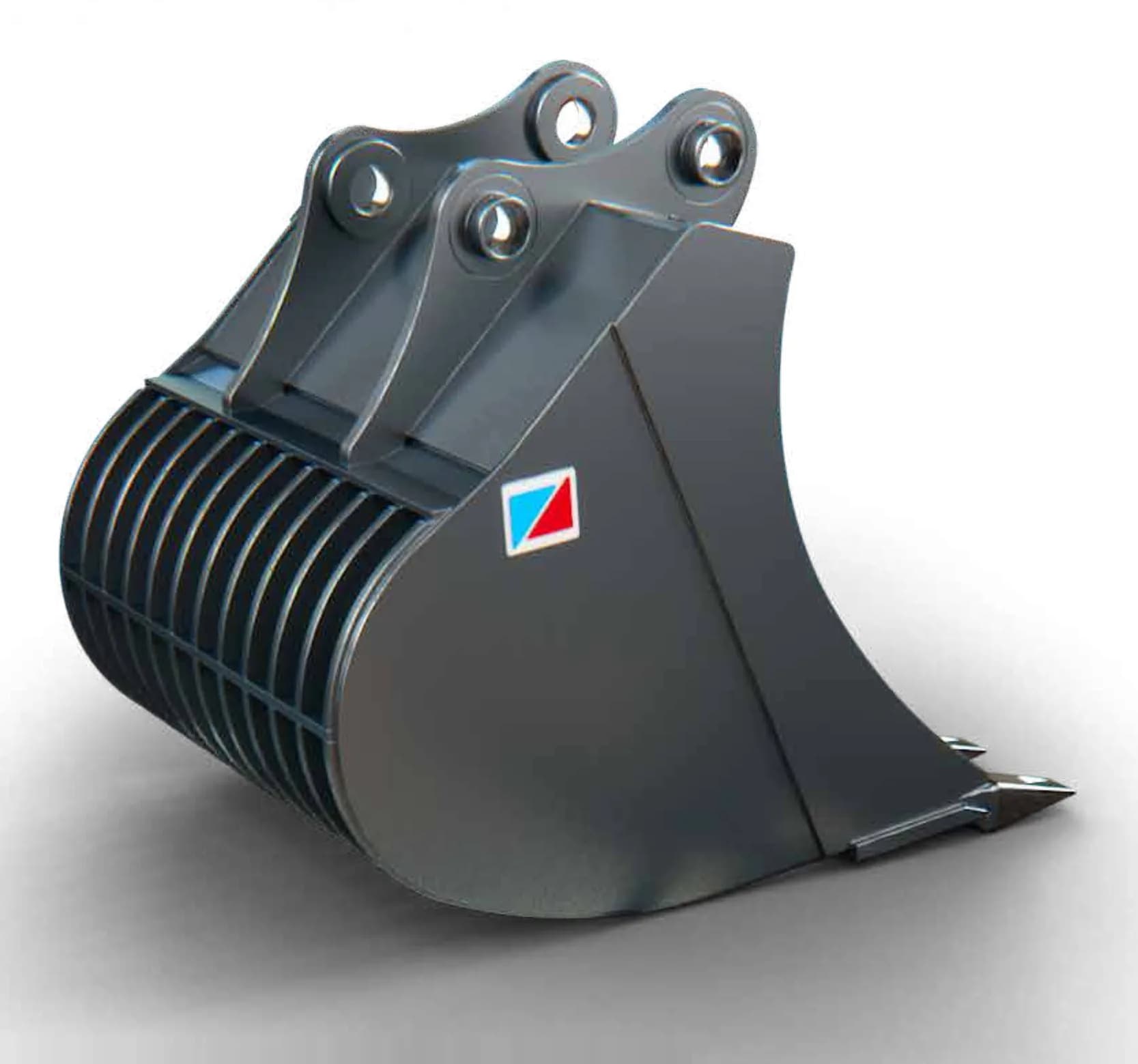

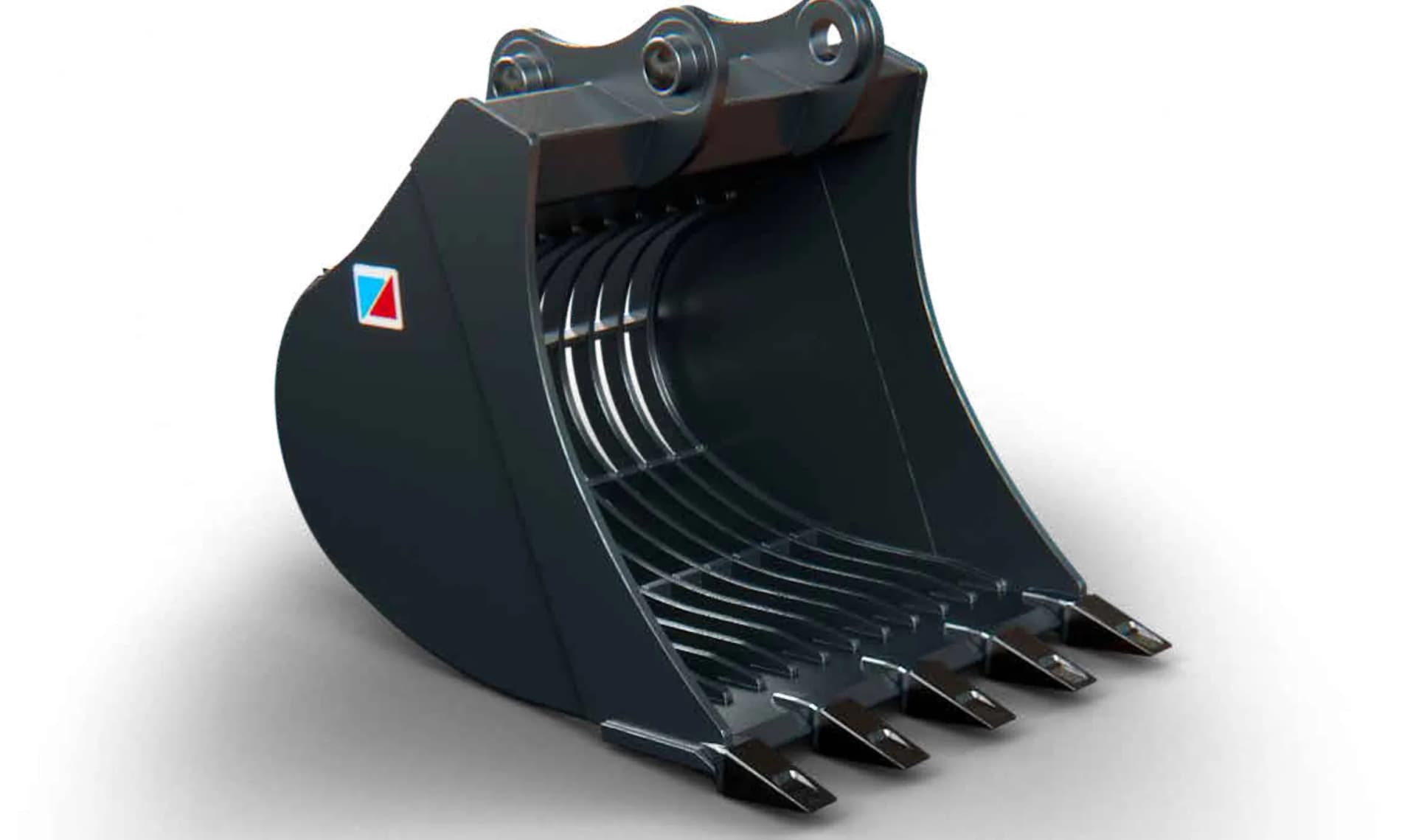

SDB är en gallerversion av grävskopan DB. Stänger ersätter den hela botten, så att jord faller igenom medan sten, rivningsmassor och rötter stannar i skopan.
Om familjen
SDB gallerskopa: en grävskopa med stålribbor som låter finmaterial falla igenom medan du gräver.
SDB gallerskopa gräver och sållar i ett moment. Sammanfogade stålribbor sållar och sorterar materialet medan du gräver. Den används för schaktning av diken, dräneringsarbete och ledningsbädd.
Sorteringen sker medan du gräver, och därför används den för schaktning av ledningsgravar, dränering och rörbäddning: finmaterialet går tillbaka i schaktet och stenen läggs på högen. Sex storlekar täcker maskiner från 10 till 50 t, SDB-120 till SDB-500, i bredder från 1000 till 2000 mm och vikter från 286 till 2172 kg.
Stängerna är av C45 som standard och Hardox® på begäran, och avståndet byggs efter materialet du sorterar. Tänder finns i systemen CAT J-serien, BYG Futura och ESCO UltraLok.
Egenskaper
- Ribbor som griper in i varandra för sållning och sortering av material
- Soil falls through as you dig, so there is less sorting afterwards
- Stålkonstruktion för grävning och sortering av material
- Available in Various Rib Spacings for Diverse Materials
- Hardox® rods option; C45 rods standard
- Available teeth systems: CAT J series, BYG Futura, ESCO UltraLok
Mått
Mått i mm
Typiska arbeten
Gallerskopan för större grävmaskiner används för:
- Construction waste sorting and processing
- Topsoil and compost screening
- Aggregate separation and grading
- Demolition material handling and sorting
- On-site material processing in various industries
- Schaktprojekt (ledningar, dränering, grunder)
- Effektivare ledningsbädd och återfyllning
- Sortering och bortforsling av skräp vid schaktning
- Markarbeten som kräver noggrann separering av material
- Jobb där samma skopa gräver, sållar och sorterar materialet
På SDB gallerskopa avgör avståndet mellan ribborna vad som faller igenom och vad som stannar i skopan. Ange materialet, så bekräftar vi ribbavståndet.
Modeller och tekniska data
Värdena är hämtade från familjens datablad. Ett streck betyder att databladet inte anger värdet.
Datablad (PDF)Kolumnrubriker: modell och Viktklass [t] · varje cell: Volym SAE [dm³] / Vikt [kg]
| Bredd [mm] | SDB-12010–12 | SDB-16012–16 | SDB-23016–24 | SDB-30024–30 | SDB-40030–40 | SDB-50040–50 |
|---|---|---|---|---|---|---|
| 1000 | 435 / 286 | 543 / 392 | – | – | – | – |
| 1200 | 548 / 333 | 687 / 448 | – | – | – | – |
| 1400 | – | – | 1183 / 833 | – | – | – |
| 1500 | – | – | 1290 / 880 | 1375 / 1051 | – | – |
| 1600 | – | – | – | 1492 / 1106 | 1917 / 1411 | – |
| 1800 | – | – | – | – | 2224 / 1550 | 2622 / 1995 |
| 2000 | – | – | – | – | – | 3000 / 2172 |
| Höjd [mm] | 866 | 978 | 1130 | 1234 | 1427 | 1578 |
| Längd [mm] | 925 | 1046 | 1296 | 1318 | 1511 | 1678 |
| Spetsradie [mm] | 785 | 886 | 1071 | 1121 | 1283 | 1431 |
| Tandsystem | J250, V19, U20 | J300, V29, U30 | J300, V29, U30 | J350, V33, U35 | J350, V33, U35 | J400, V39, U40 |
| Snabbfästen | CW20 · SW33 | CW20 · SW33 | CW30 · SW33 · SW48 | CW30 · CW40 · SW48 | CW45 · SW48 · SW66 | CW55 · SW66 |
→ Scrolla tabellen i sidled för att se alla modeller.
Regelefterlevnad, certifiering och dokumentation
- EN ISO 3834-2Certifierad svetskvalitetCSW/1293/2025
- EN 1090-1 EXC1 + EXC2Tillverkningskontroll1433-CPR-0257
- EN ISO 9606-1 · WPQR EN ISO 15614Kvalificerade svetsare och svetsprocedurer
- EN ISO 9712: VT + PT nivå 2Oförstörande provningdär ritningen eller kontrollplanen kräver det
- EN 10204 3.1Materialspårbarhet
- CE: 2006/42/EGCE-märkningÖvergången till förordning (EU) 2023/1230 pågår. Den tillämpas från 20 januari 2027.
- Material
- Standard: Stänger: C45
- Tillval: Stänger: Hardox®
Garanti
Sieruta ansvarar för tillverkningsfel i de komponenter som Sieruta själv tillverkar.
Normalt slitage, felaktig användning eller överbelastning och otillåtna ändringar omfattas inte. Garantivillkor och reklamationer
Begär offert
Berätta vilken maskin du har och vilket arbete det gäller. En ingenjör kontrollerar passningen, och vi svarar oftast inom 24–48 timmar.
