Slotenbakken
In Europa gemaakte graafbakken, snelwissels en andere aanbouwdelen voor graafmachines van 1–65 t, en op aanvraag voor zwaardere machines. Geleverd aan aannemers en dealers.
- We antwoorden meestal binnen 1 werkdag
- We controleren of het past voordat we de offerte sturen
- Elke offerte noemt de verzendweek
Het hele assortiment: Alle graafbakken
Slotenbakken voor grote graafmachines, star, kantelbaar of draaibaar.
Deze bakken werken oppervlakken af, schonen sloten en vormen taluds op grote graafmachines. GD is star en heeft geen kantelscharnier, dus geen slangen of cilinders om aan te sluiten. DCB heeft een rond profiel waaruit het materiaal met weinig weerstand wegloopt. SB heeft het Nederlandse profiel met een grotere opening, zodat plakkerige grond eruit valt, en PS is het Scandinavische egaliseerprofiel. GDH kantelt hydraulisch om taluds te vormen en oneffen grond te egaliseren, en PSH draait het PS-lichaam, zodat de hoek van het mes vanuit de cabine wordt ingesteld. Kies het profiel op de grond, en een kantelbaar of draaibaar lichaam als de machine moet blijven staan.
Families
GD Vaste slotenbak, 12–40 t
De vaste bak kantelt niet, dus er zijn geen slangen of cilinders aan te sluiten. Hij wordt gebruikt bij egaliseren en sloten schonen.

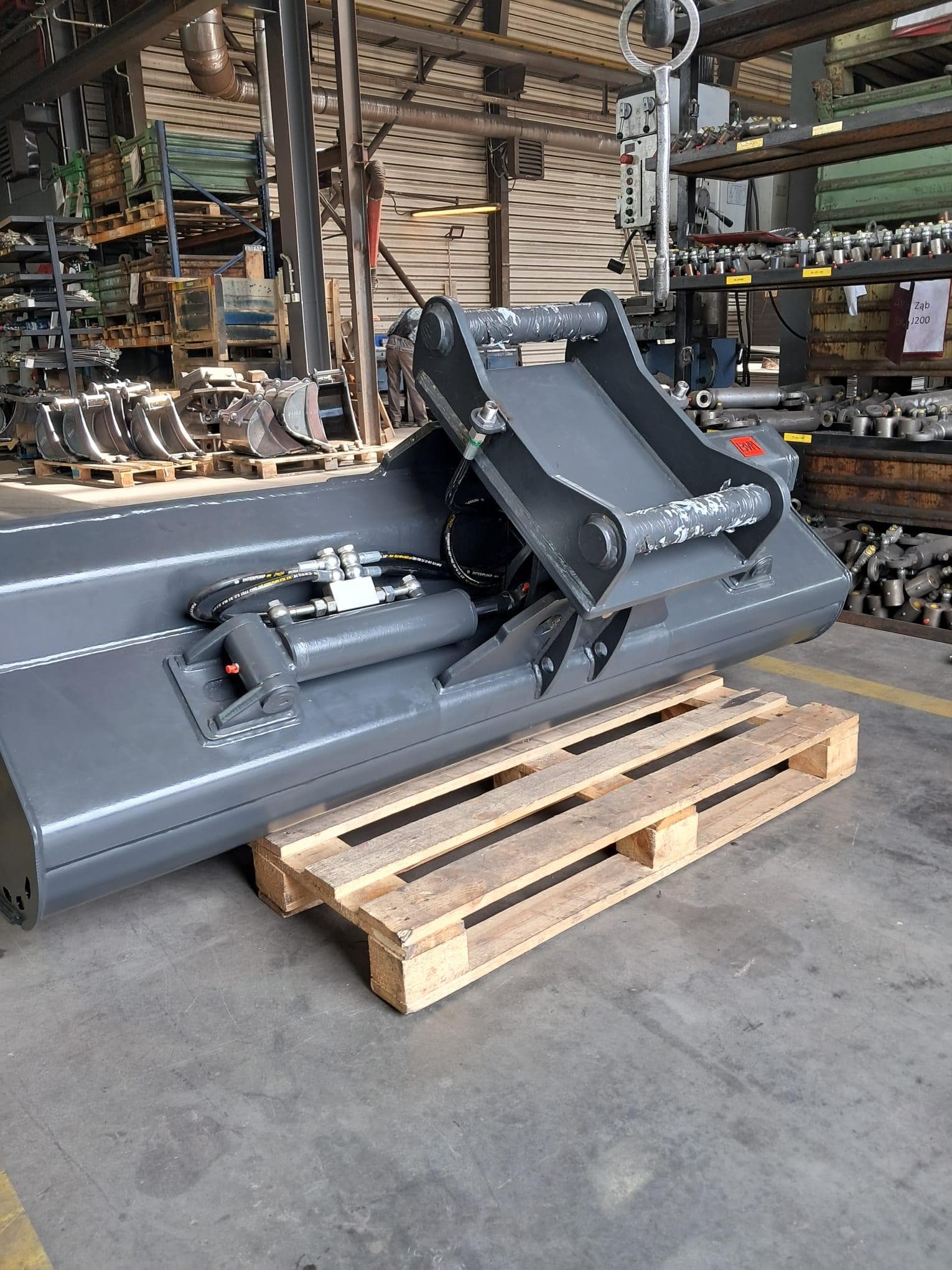

GDH Hydraulisch kantelbare slotenbak, zware uitvoering
De hydraulisch kantelbare slotenbak vormt taluds en egaliseert oneffen grond.
DCB Slotenbak met rond profiel
Door het ronde profiel glijdt het materiaal met weinig weerstand uit de bak. Je gebruikt hem om te egaliseren en om sloten te graven en te schonen.
SB Slotenbak met Nederlands profiel
Het Nederlandse profiel heeft een bredere opening, zodat plakkerige grond uit de bak valt. Je gebruikt hem voor egaliseren en slootwerk in plakkerige grond. (slotenbak)
PS Brede slotenbak
Een Scandinavisch egaliseerprofiel. Hij wordt gebruikt voor egaliseren en nivelleren.
PSH Hydraulisch kantelbare slotenbak
Een cilinder kantelt de PS-bak opzij, zodat je de hoek van het snijmes vanuit de cabine instelt. Hij egaliseert taluds en bermen terwijl de machine blijft staan.
Welke kies ik?
| GD - vaste slotenbak, 12–40 t | GDH - hydraulisch kantelbare slotenbak, zware uitvoering | DCB - slotenbak met rond profiel | SB - slotenbak met Nederlands profiel | PS - brede slotenbak | PSH - hydraulisch kantelbare slotenbak | |
|---|---|---|---|---|---|---|
| Machineklasse | 12–40 ton | 10–40 ton | 10–40 ton | 12–40 ton | 12–30 ton | 12–30 ton |
| Breedte [mm] | 1.600–2.600 | 1.400–2.600 | 1.400–2.600 | 1.500–2.500 | 1.600–2.200 | 1.600–2.200 |
| Inhoud [l] | 484–1.851 | 345–1.780 | 351–1.735 | 583–2.242 | 744–1.830 | – |
| Gewicht [kg] | 305–1.055 | 358–1.415 | 218–893 | 357–1.065 | 424–1.043 | – |
| Snelwissels | S60–S80 · MS10–MS25 · OQ60–OQ80 | S45–S80 · MS10–MS25 · CW20–CW45 · OQ45–OQ80 | S45–S80 · CW20–CW45 · OQ45–OQ80 | CW20–CW45 | S60–S70 · MS10–MS21 · OQ60–OQ70 | – |
| Offerte aanvragen: GD - vaste slotenbak, 12–40 t | Offerte aanvragen: GDH - hydraulisch kantelbare slotenbak, zware uitvoering | Offerte aanvragen: DCB - slotenbak met rond profiel | Offerte aanvragen: SB - slotenbak met Nederlands profiel | Offerte aanvragen: PS - brede slotenbak | Offerte aanvragen: PSH - hydraulisch kantelbare slotenbak |
→ Scroll de tabel opzij om alle kolommen te zien.
Hoe kies je (15)
- Kies GD als de bak in één hoek kan blijven: hij is star, zonder slangen of cilinders om aan te sluiten. Kies GDH om taluds te vormen en oneffen grond te egaliseren: hij kantelt hydraulisch ±45°.
- Beide zijn star. Kies DCB voor het schonen van sloten, want uit de ronde bodem glijdt de grond eruit. Kies GD voor egaliseren, taluds vormen en drainagesloten graven op graafmachines vanaf 12 t.
- Kies SB in plakkerige grond en klei: het Nederlandse profiel heeft een grotere opening, zodat de grond eruit valt als u de bak leegt. Kies GD voor egaliseren, taluds en drainagesloten in grond die niet plakt.
- Kies PS voor egaliseren, aanvullen en afwerken in de wegenbouw en de groenvoorziening, op graafmachines van 12 tot 30 t; hij werkt ook aan een tiltrotator. Kies GD voor slootwerk en voor machines tot 40 t.
- Kies GD voor een starre bak zonder slangen om aan te sluiten. Kies PSH om een talud of berm te bewerken zonder de machine te verplaatsen: een cilinder draait de bak en u stelt de hoek van het mes vanuit de cabine in.
- Beide zijn gebouwd voor graafmachines van 10 tot 40 t, 1400 tot 2600 mm breed. Kies DCB, star met een rond profiel, voor het schonen van sloten en egaliseren. Kies GDH als u de hoek van de bak moet instellen: hij kantelt hydraulisch ±45°.
- Kies SB voor het schonen van sloten en egaliseren in klei: de grotere Nederlandse opening laat plakkerige grond eruit vallen. Kies GDH om taluds te maken en op oneffen grond te werken met een hydraulische kanteling van ±45°.
- Kies PS voor egaliseren, aanvullen en afwerken op graafmachines van 12 tot 30 t; hij werkt ook aan een tiltrotator. Kies GDH als de bak zelf moet kantelen, ±45°, op graafmachines van 10 tot 40 t.
- Beide veranderen de hoek van de bak hydraulisch. Kies GDH, die ±45° kantelt, voor sloten en taluds. Kies PSH om het Scandinavische profiel van de PS te houden en het vanuit de cabine te draaien.
- Beide zijn geschikt om sloten te schonen. Kies DCB als de grond uit een ronde bodem glijdt. Kies SB in plakkerige grond en klei, waar de grotere opening van het Nederlandse profiel hem eruit laat vallen.
- Kies DCB voor het schonen van sloten, egaliseren en taluds, met een rond profiel waar de grond uit glijdt. Kies PS voor egaliseren, aanvullen en afwerken; hij werkt ook aan een tiltrotator.
- Kies DCB voor een starre bak met een rond profiel voor het schonen van sloten en egaliseren. Kies PSH om taluds en bermen te egaliseren vanaf waar de machine staat: een cilinder draait de bak en u stelt de hoek van het mes vanuit de cabine in.
- Kies SB voor slootwerk in plakkerige grond en klei. Kies PS voor egaliseren, vlak maken en afwerken in de wegenbouw en de groenvoorziening; hij werkt ook aan een tiltrotator.
- Kies SB voor het schonen van sloten en egaliseren in klei, met de grote opening van het Nederlandse profiel. Kies PSH voor taluds en bermen: hij draait, zodat u de hoek van het mes vanuit de cabine instelt.
- Beide hebben hetzelfde lichaam, het Scandinavische profiel en dezelfde slijtdelen. Kies PS voor een bak zonder hydrauliek, die ook aan een tiltrotator werkt. Kies PSH, de hydraulische uitvoering, als een cilinder de bak moet draaien en u de hoek van het mes vanuit de cabine instelt.
Slotenbakken: gegevens uit de catalogus
Slotenbakken: 6 families op deze pagina, 118 maten in totaal, voor machines van 10 tot 40 ton.
- GD - vaste slotenbak, 12–40 t: 15 maten, voor machines van 12 tot 40 ton, breedte 1.600–2.600 mm, inhoud 484–1.851 l, gewicht 305–1.055 kg.
- GDH - hydraulisch kantelbare slotenbak, zware uitvoering: 22 maten, voor machines van 10 tot 40 ton, breedte 1.400–2.600 mm, inhoud 345–1.780 l, gewicht 358–1.415 kg.
- DCB - slotenbak met rond profiel: 22 maten, voor machines van 10 tot 40 ton, breedte 1.400–2.600 mm, inhoud 351–1.735 l, gewicht 218–893 kg.
- SB - slotenbak met Nederlands profiel: 25 maten, voor machines van 12 tot 40 ton, breedte 1.500–2.500 mm, inhoud 583–2.242 l, gewicht 357–1.065 kg.
- PS - brede slotenbak: 17 maten, voor machines van 12 tot 30 ton, breedte 1.600–2.200 mm, inhoud 744–1.830 l, gewicht 424–1.043 kg.
- PSH - hydraulisch kantelbare slotenbak: 17 maten, voor machines van 12 tot 30 ton, breedte 1.600–2.200 mm.
- Slotenbakken: GDH - hydraulisch kantelbare slotenbak, zware uitvoering begint bij de lichtste machines, vanaf 10 ton, en GD - vaste slotenbak, 12–40 t gaat tot 40 ton.
- Slotenbakken: breedtes van 1.400 mm (GDH - hydraulisch kantelbare slotenbak, zware uitvoering) tot 2.600 mm (GD - vaste slotenbak, 12–40 t).
Slotenbakken: vast, kantelbaar of met een speciaal profiel
Een slotenbak is breed en ondiep. Je gebruikt hem om sloten schoon te maken, taluds af te werken en grond te egaliseren. Zes families hier passen op graafmachines van 10 tot 40 t. De GD is het vaste basistype in vijf maten, 1600 tot 2600 mm breed. De DCB heeft een ronde bodem waar grond makkelijk uit glijdt. De SB met Nederlands profiel heeft een wijdere opening, zodat klei en plakkerige grond eruit vallen als je hem leegt. De PS met Scandinavisch profiel is de universele slotenbak voor wegenbouw en hoveniers. Verandert de taludhoek vaak, neem dan een kantelbare uitvoering. De GDH kantelt hydraulisch ±45° en heeft standaard een dubbele gestuurde terugslagklep. De PSH is de PS met een kantelcilinder. De machinist stelt de hoek in vanuit de cabine en hoeft de graafmachine niet te verplaatsen. Als optie zijn er een gelast achtermes, horizontale slijtstrips en een omkeerbaar opgebout mes. Is één kant van dat mes versleten, dan draai je het om en werk je verder met de andere kant. De modeltabel van elke familie geeft breedte, inhoud en gewicht.
Veelgestelde vragen
Welke slotenbak past op een minigraver?
Voor minigravers en midigravers van 0,6 tot 10 t zijn er de vaste GB en de hydraulisch kantelbare GBH. De zes families op deze pagina passen op graafmachines van 10 tot 40 t.
Wat is een hydraulisch kantelbare slotenbak?
Een slotenbak met een cilinder die hem opzij kantelt. De machinist stelt de taludhoek in vanuit de cabine zonder de graafmachine te verplaatsen. Op deze pagina zijn dat de GDH, die ±45° kantelt, en de PSH. Voor minigravers is het de GBH.
Vaste of kantelbare slotenbak?
Een vaste bak zoals de GD is genoeg voor rechte taluds en voor het schoonmaken van sloten als de graafmachine in lijn met de sloot staat. Een kantelbare GDH of PSH bespaart tijd als de hoek verandert en als je om obstakels heen werkt.
Hoe breed moet een slotenbak zijn?
De breedte hangt af van het gewicht van de graafmachine. De modeltabel van elke familie geeft de breedte en inhoud van elke maat.
Welke slotenbak is geschikt voor klei en leem?
De SB met Nederlands profiel. De opening is wijder, zodat plakkerige grond eruit valt als je hem leegt. Hij komt in zes maten van SB-160 tot SB-400, 1500 tot 2500 mm breed, voor graafmachines van 12 tot 40 t. Voor minigravers en midigravers is er de SB mini, 600 tot 1800 mm breed, met afwateringsgaten waardoor het water wegloopt.
Wat is het verschil tussen de GD, de DCB en de PS?
Alle drie zijn vast. De GD is het basistype voor graafmachines van 12 tot 40 t, in vijf maten van 1600 tot 2600 mm breed. De DCB heeft een ronde bodem waar grond makkelijk uit glijdt, in zeven maten van 1400 tot 2600 mm voor 10 tot 40 t. De PS met Noords profiel is de allround slotenbak voor graafmachines van 12 tot 30 t, 1600 tot 2200 mm breed, voor egaliseren, aanvullen en afwerken. Je kunt de PS ook op een tiltrotator gebruiken.
Wat heeft de graafmachine nodig voor een kantelbare slotenbak?
Een extra hydraulisch circuit voor de kantelcilinder. De GDH kantelt ±45°, en een dubbele gestuurde terugslagklep houdt hem op de hoek die je instelt. Hij komt in zeven maten van GDH-120 tot GDH-400, 1400 tot 2600 mm breed en 358 tot 1415 kg.
