Bakken · Minigraver - graven
CB mini - hydraulische bak met klem voor minigraver
- Voor machines van 1,2–10 t
- Breedtes 550–800 mm
- Snelwissels: S · MS · M · HS · CW · Klac C · OQ · Klac D · Klac E · Klac F
- We usually reply within 1 working day
- We check the fit before we send the quote
- 12 months warranty on manufacturing defects in the components Sieruta makes itself
- Every offer names the dispatch week
- Als een ophanging die wij hebben gemaakt niet klopt en niet op je machine past, vervangen we die.
We bieden aan af fabriek Ostrołęka, of op verzoek geleverd op je bouwplaats. Elke offerte noemt de verzendweek.
Bel +48 503 808 636Stuur ons een bericht via WhatsAppFoto's en spraakberichten zijn welkom.
Modellen en specificaties
Waarden zoals vermeld op het productblad van deze familie. Een streepje betekent dat het productblad die waarde niet vermeldt.
Productblad (PDF)- Welke snelwisselophanging past op je machine? Bekijk het overzicht van snelwissels
- Zoek je je machine op merk en type? Bekijk de passingstabellen per machine
| Model | Machineklasse [t] | Breedte [mm] | Hoogte [mm] | Lengte [mm] | Inhoud SAE [dm³] | Aantal tanden | Radius [mm] | Tandsystemen | Adapter | Snelwisselophangingen | D [mm] | E [mm] | Gewicht [kg] | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CBR-20 | 1,2–1,8 | 550 | 464 | 462 | 52 | 4 | 322 | E701, E11.7 | S30 | S30 · MS01 · M02 · HS02 · CW05 · Klac C | 478 | 350 | 65 | Prijs & levertijd |
| CBR-30 | 1,8–2,5 | 600 | 448 | 557 | 83 | 4 | 416 | E11.4, V13 | S40 | S40 · MS03 · M03 · HS02 CW05 · OQ40 · klac C | 590 | 450 | 80 | Prijs & levertijd |
| CBR-40 | 2,5–4,0 | 600 | 547 | 655 | 113 | 4 | 492 | E11.4, V13 | S40 | S40 · MS03 · M03 · HS03 · CW05 · OQ40 · Klac D | 792 | 500 | 107 | Prijs & levertijd |
| CBR-60 | 4,0–6,0 | 600 | 593 | 796 | 156 | 4 | 654 | E11.4, V13 | S40 | S40 · MS03 · M03 · HS06 · CW10 · OQ40 · Klac E | 915 | 600 | 154 | Prijs & levertijd |
| CBR-90 | 6,0–10 | 800 | 670 | 855 | 245 | 5 | 643 | E25, J200, V17 | S45 | S45 · S50 · MS08 · M10 · HS08 · CW10 · OQ45 · Klac F | 982 | 650 | 202 | Prijs & levertijd |
→ Scroll de tabel opzij om alle modellen te zien.
Standaard
Het hele assortiment: Graafbakken
Compatibele aansluitingen: S · MS · CW · OQ · HS · Klac · M
- 1,2–10 ton
- Machines: Mini, Midi

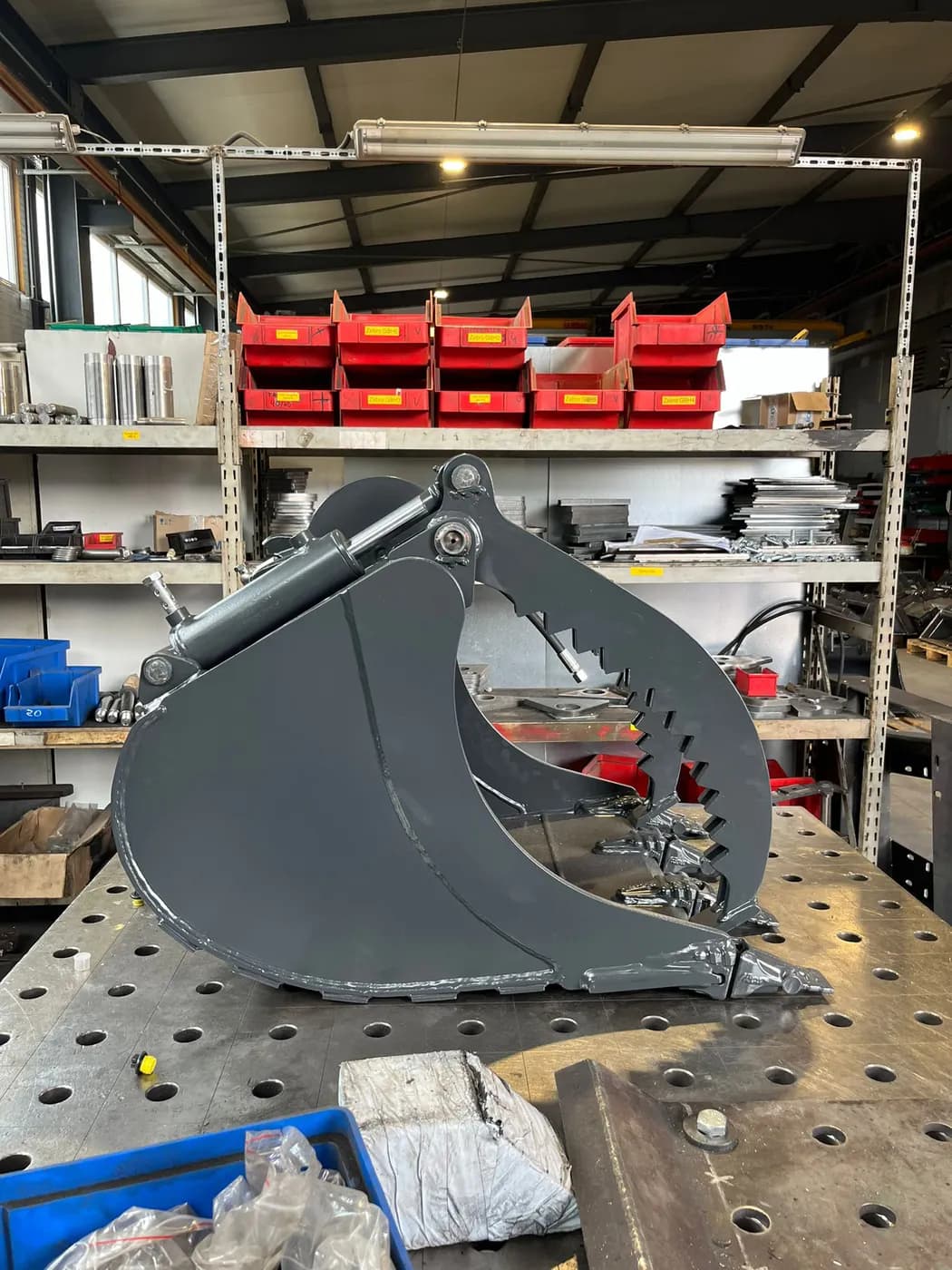

De CB mini is een hydraulische bak met klem voor minigravers. De bak graaft en de klem houdt vast, zodat je met één aanbouwdeel grond laadt en daarna een wortel, een trottoirband, een buis of sloopafval oppakt.
Kenmerken
- Graafbak en klem in één: grond laden en daarna oppakken wat een bak niet kan vasthouden
- Bak van S355JR2-staal
- HB500 snijmes
- Dubbel gestuurde terugslagklep om de last vast te houden: de last blijft vastgeklemd als de druk wegvalt
Opties:
- Verwisselbare grijpopzetstukken
- Ook leverbaar als zeefbak
Uit de catalogus
Over deze familie
De bak met klem graaft en kan materiaal grijpen op een minigraver
De bak met klem is een hydraulische bak voor minigravers. Hij graaft, en kan ook materiaal grijpen en sorteren en licht sloopwerk doen.

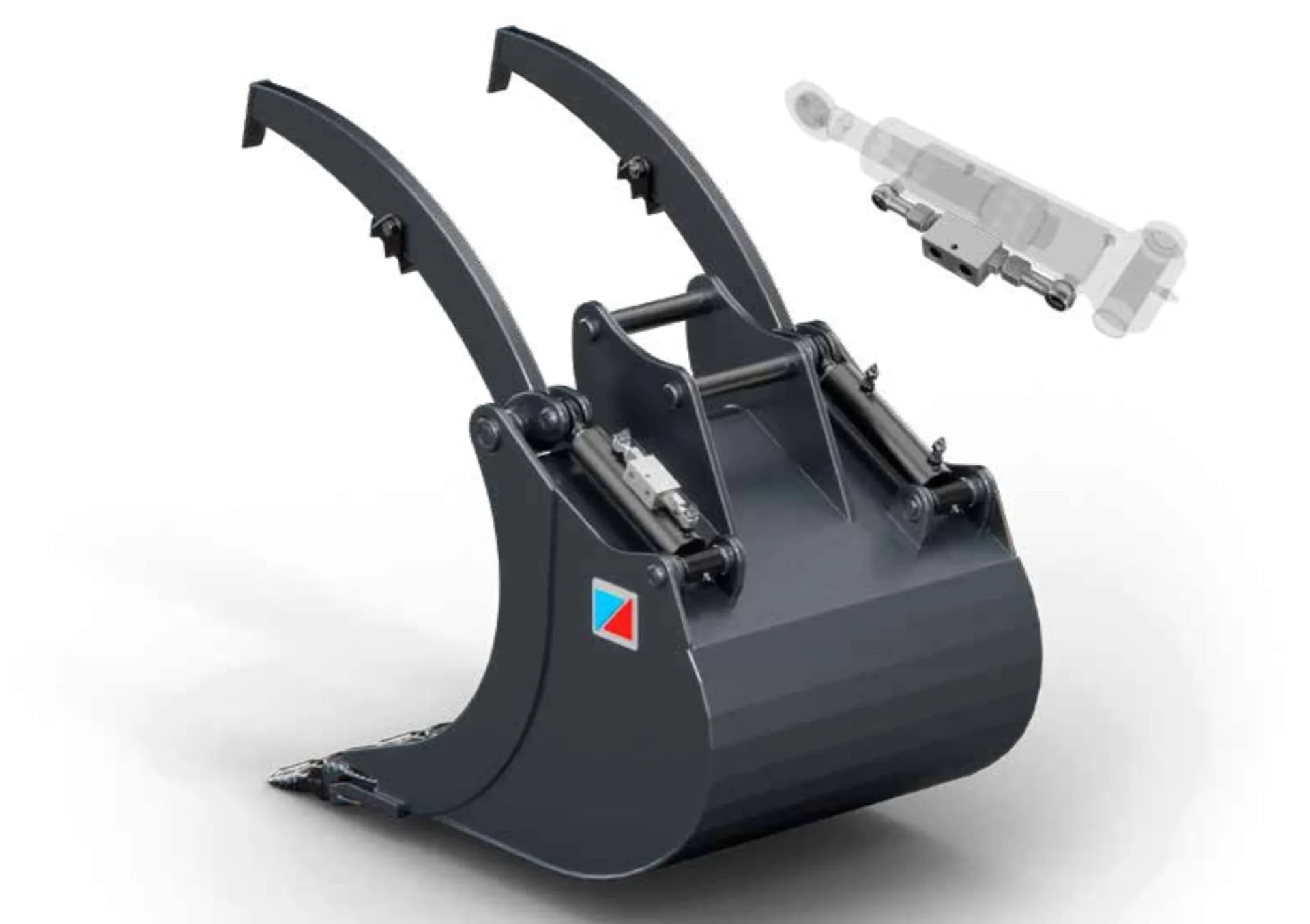

De klem werkt op het extra hydraulische circuit van de machine. Een dubbel gestuurde terugslagklep houdt de lading vast als de hydraulische druk wegvalt.
De bak is van S355JR2 staal en het snijmes is HB500. De grijpdelen zijn verwisselbaar, en er is een uitvoering als zeefbak om grond van stenen te scheiden.
Afmetingen

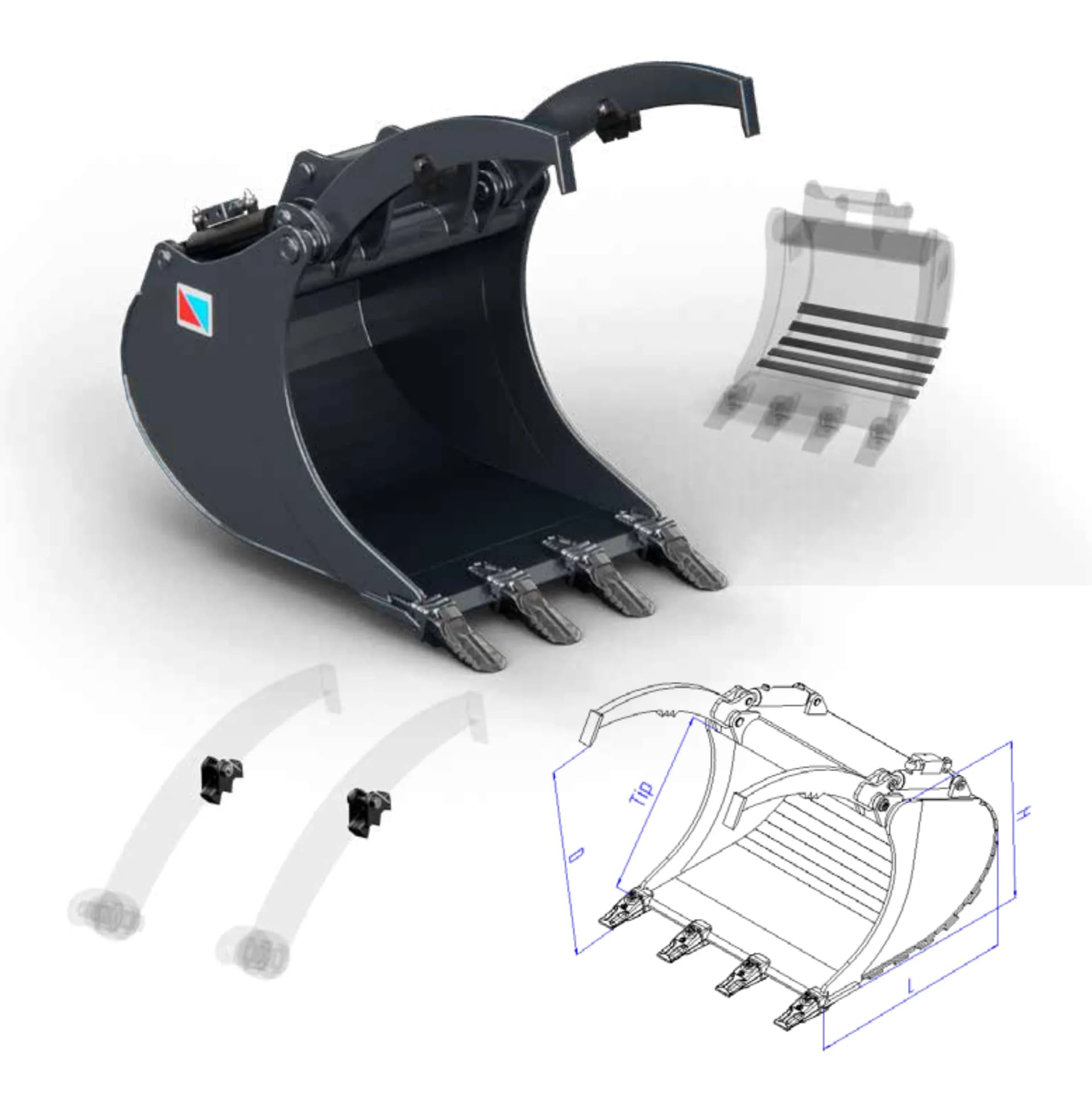

De letters op de tekening komen overeen met de kolommen in de tabel hieronder.
Afmetingen in mm
Typische werkzaamheden
De bak met klem voor minigravers wordt gebruikt voor:
- Buizen en stammen verplaatsen
- Laden, lossen en sorteren van stenen, buizen en puin
- Algemeen graafwerk met de klem die de last vasthoudt
- Bouwprojecten op krappe bouwplaatsen met weinig ruimte
- Hoveniers- en groenprojecten waarbij materiaal op zijn plek gezet wordt
- Puin verwijderen en sorteren op krappe plekken
- Licht sloopwerk en het ruimen van struikgewas
- Aanleg van nutsvoorzieningen op percelen en opritten
- Werk op krappe plaatsen
- Klussen waarbij de machine graaft en ook materiaal verplaatst
Met de bak met klem graaft je minigraver en grijpt daarna wat hij heeft losgemaakt. Geef de machine door, dan bevestigen we de uitvoering.
Compliance, certificering en documentatie
- EN ISO 3834-2Gecertificeerde laskwaliteitCSW/1293/2025
- EN 1090-1 EXC1 + EXC2Productiebeheersing in de fabriek1433-CPR-0257
- EN ISO 9606-1 · WPQR EN ISO 15614Gekwalificeerde lassers en procedures
- EN ISO 9712: VT + PT niveau 2Niet-destructief onderzoekwaar de tekening of het inspectieplan dat vereist
- EN 10204 3.1Traceerbaarheid van materiaal
- CE: 2006/42/EGCE-markeringOvergang naar Verordening (EU) 2023/1230 loopt. Van toepassing vanaf 20 januari 2027.
- Materialen
- Standaard: Bakconstructie: S355JR2; Snijmes: HB500
Garantie
12 maanden garantie op fabricagefouten in de onderdelen die Sieruta zelf maakt.
Normale slijtage, verkeerd gebruik of overbelasting en niet toegestane aanpassingen vallen er niet onder. Garantievoorwaarden en claims
Waarom rechtstreeks van de fabriek
- Snijden, verspanen, lassen en lakken op één locatie, in onze eigen fabriek in Polen, EU
- Meer dan 50.000 aanbouwdelen geleverd sinds 2008
- Een registratie per serienummer, zodat de onderdelen bij je aanbouwdeel passen
Offerte aanvragen
Vertel ons welke machine je hebt en wat het werk is. Een engineer controleert of het past, en we reageren meestal binnen 1 werkdag.
