Bakken · Minigraver - graven
DS mini - dieplepel voor minigraver
- Voor machines van 0,6–10 t
- Breedtes 300–1.000 mm
- Snelwissels: S · MS · M · HS · OQ
- We usually reply within 1 working day
- We check the fit before we send the quote
- 12 months warranty on manufacturing defects in the components Sieruta makes itself
- Every offer names the dispatch week
- Als een ophanging die wij hebben gemaakt niet klopt en niet op je machine past, vervangen we die.
We bieden aan af fabriek Ostrołęka, of op verzoek geleverd op je bouwplaats. Elke offerte noemt de verzendweek.
Bel +48 503 808 636Stuur ons een bericht via WhatsAppFoto's en spraakberichten zijn welkom.
Modellen en specificaties
Waarden zoals vermeld op het productblad van deze familie. Een streepje betekent dat het productblad die waarde niet vermeldt.
Productblad (PDF)- Welke snelwisselophanging past op je machine? Bekijk het overzicht van snelwissels
- Zoek je je machine op merk en type? Bekijk de passingstabellen per machine
Kolomkoppen: model en Machineklasse [t] · elke cel: Inhoud SAE [dm³] / Gewicht [kg]
| Breedte [mm] | DS-200,6–1,8 | DS-301,8–2,5 | DS-502,5–5,0 | DS-605,0–6,0 | DS-706,0–7,0 | DS-907,0–10 | |
|---|---|---|---|---|---|---|---|
| 300 | 34 / 31 | Prijs & levertijd | |||||
| 400 | 51 / 38 | 66 / 44 | 75 / 57 | Prijs & levertijd | |||
| 500 | 70 / 45 | 89 / 52 | 103 / 66 | 127 / 77 | 125 / 92 | 170 / 125 | Prijs & levertijd |
| 600 | 89 / 52 | 114 / 60 | 132 / 75 | 164 / 88 | 161 / 105 | 221 / 142 | Prijs & levertijd |
| 800 | 244 / 109 | 236 / 131 | 332 / 175 | Prijs & levertijd | |||
| 1000 | 452 / 209 | Prijs & levertijd | |||||
| Prijs & levertijd | Prijs & levertijd | Prijs & levertijd | Prijs & levertijd | Prijs & levertijd | Prijs & levertijd | ||
| Hoogte [mm] | 425 | 489 | 539 | 612 | 724 | 759 | |
| Lengte [mm] | 573 | 686 | 777 | 881 | 906 | 1091 | |
| Radius [mm] | 454 | 554 | 620 | 703 | 628 | 873 | |
| Tandsystemen | E11.4, V13 | E11.4, V13 | E11.4, V13 | E11.4, V13 | E25, J200, V17 | J250, V19, U20 | |
| Snelwisselophangingen | S30 · MS01 · M02 · HS02 · OQ40 | S40 · MS03 · M03 · HS02 · OQ40 | S40 · MS03 · M10 · HS03 · OQ40 | S40 · MS03 · M10 · HS06 · OQ45 | S40/240 · MS08 · M10 · HS06 · OQ45 | S45 · S50 · MS08 · M10 · HS08 · OQ45 |
Standaard
DS Scandinavische dieplepel
In Zweden bekend als Djupskopa · in Denemarken als Graveskovl · in Finland als Kuokkakauha
Het hele assortiment: Graafbakken
Compatibele aansluitingen: S · MS · OQ · HS · M
- 0,6–10 ton
- Machines: Mini, Midi
Onderdeel van de Set met Scandinavisch profiel met PS mini - brede slotenbak voor minigraver, PSH mini - hydraulische kantelbak voor minigraver, KS mini - sleuvenbak voor minigraver, KSV mini - tapse sleuvenbak voor minigraver. Vraag naar deze set

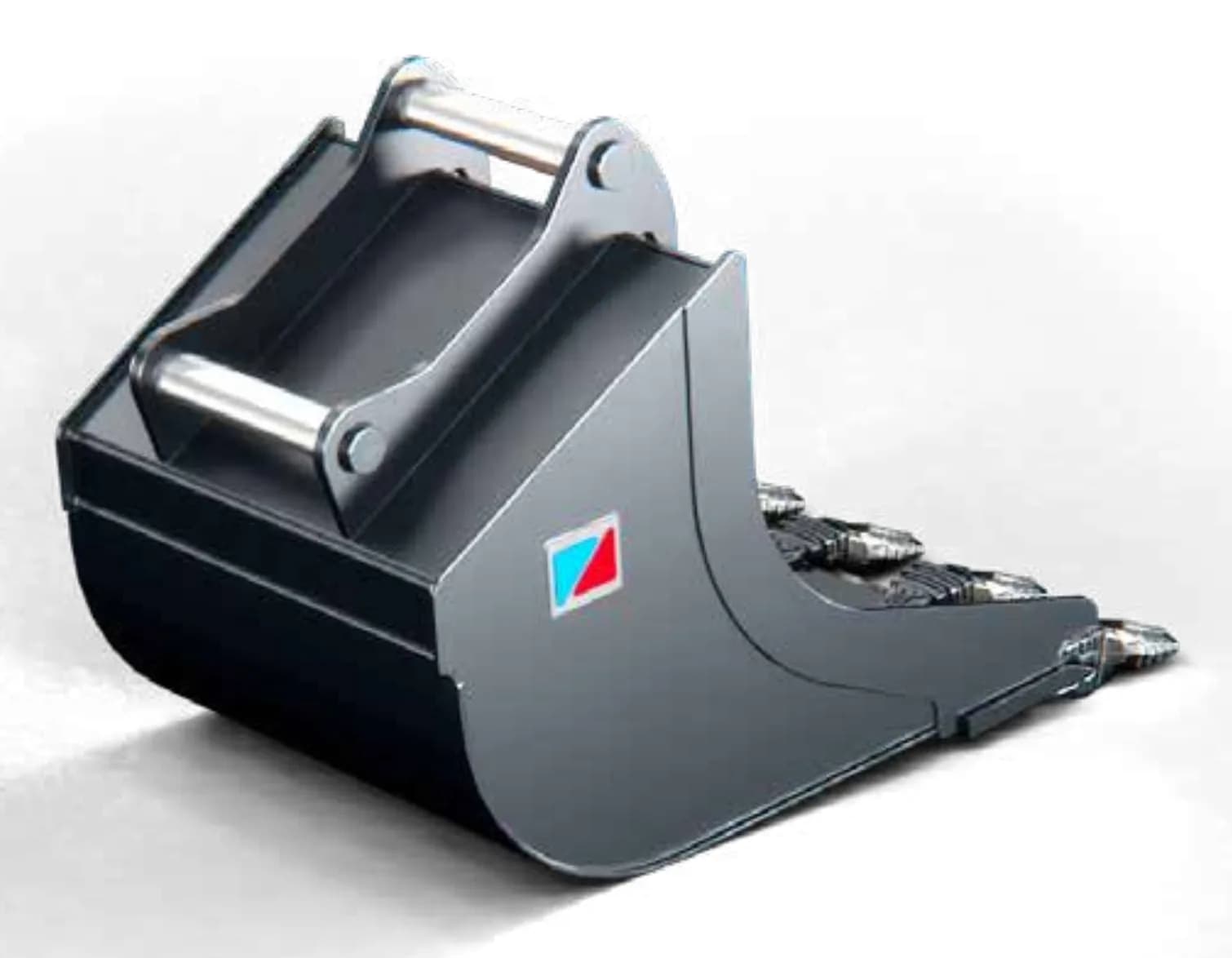

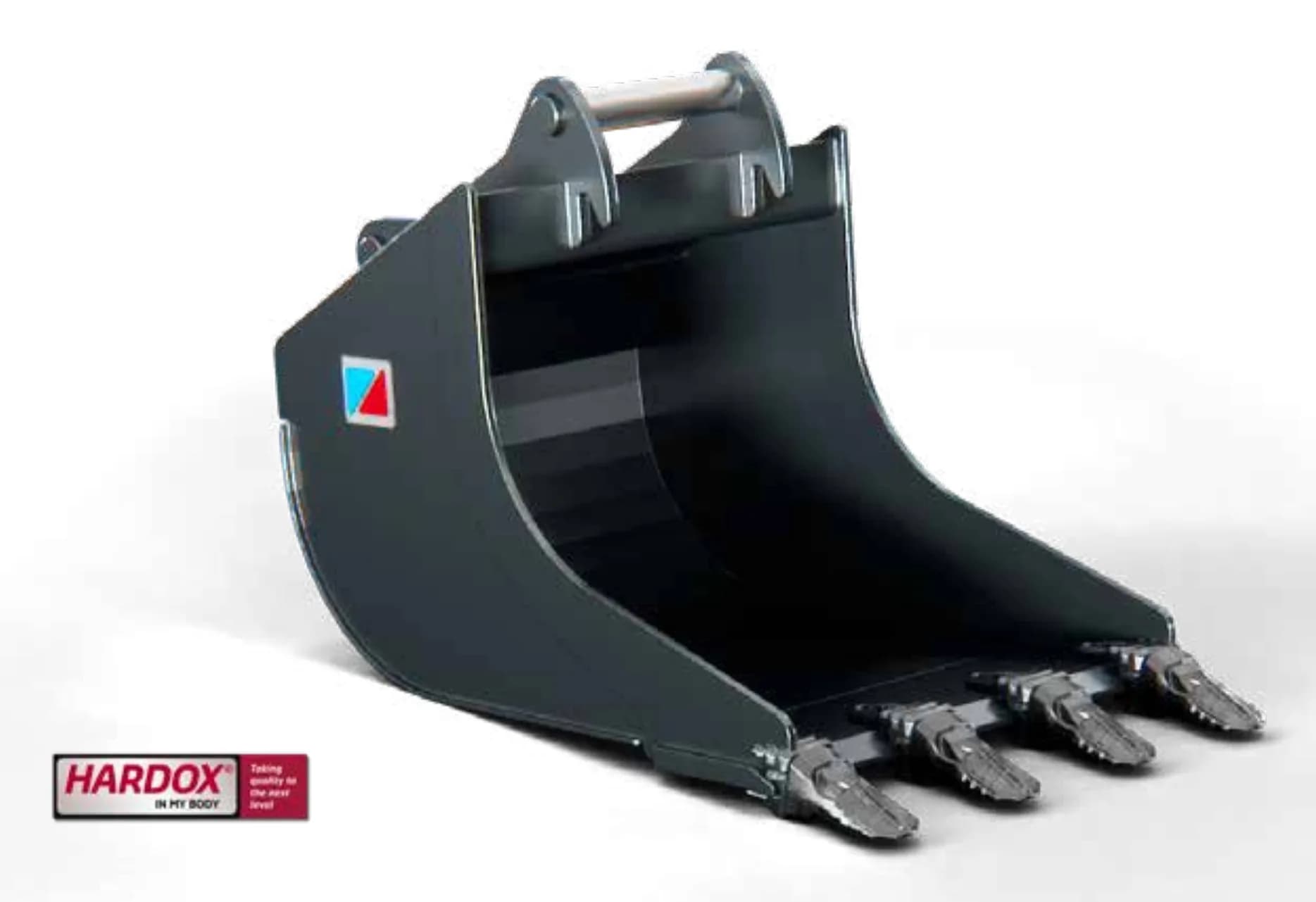

De DS mini is een dieplepel met Scandinavisch profiel voor minigravers en midigravers. De bodem is langer en de radius groter dan bij een standaard graafbak, dus hij graaft in één keer dieper en houdt grote stenen en steenachtige grond in de bak.
Kenmerken
- Lange bodem: houdt grote stenen en steenachtige grond in de bak
- Grote radius: 454 mm bij de DS-20 tot 873 mm bij de DS-90, om dieper te graven
- Bak van Hardox®-staal
- Zes maten: DS-20 tot DS-90 voor machines van 0,6 tot 10 t, 300 tot 1000 mm breed
- Inhoud en gewicht: 34 tot 452 l (SAE), 31 tot 209 kg
- Ophangingen: rechtstreeks op de OEM-ophanging, of S, MS, Martin, HydroQuick, OQ en CW snelwissels
- Diep graven: Graaft dieper, zodat de machine minder vaak verplaatst hoeft te worden.
Opties:
- Slijtplaten: voor werk in zeer schurende grond.
- Klassiek Scandinavisch ontwerp: meestal met een ophanging voor het S-systeem
Uit de catalogus
Over deze familie
De DS Scandinavische dieplepel heeft een lange bak van Hardox®-staal, voor diep graafwerk en harde grond.
Er zijn zes maten, voor machines van 0,6 tot 10 t, DS-20 tot en met DS-90, in breedtes van 300 tot 1000 mm. De inhoud loopt van 34 tot 452 liter (SAE) en het gewicht van 31 tot 209 kg. De radius loopt op van 454 mm bij de DS-20 tot 873 mm bij de DS-90, en de bak heeft drie tot vijf tanden, afhankelijk van de breedte.
De mantelplaat is van Hardox®-staal. Voor zeer schurende grond zijn slijtplaten optioneel leverbaar. De kleine maten worden geleverd met E11.4- of V13-tanden, de DS-90 met J250, V19 of U20.
De bak wordt gebouwd met een directe OEM-ophanging of voor je snelwissel: S30 tot S50, MS01 tot MS08, Martin M02 tot M10, HydroQuick HS02 tot HS08, OQ40 en OQ45, en ook CW en MS omkeerbaar.
Afmetingen
Afmetingen in mm
Typische werkzaamheden
- Diepe sleuven voor leidingen, kabels en drainage
- Grote stenen en keien uit de grond halen bij groenwerk
- Funderingen die extra diepte nodig hebben
- Graven in harde, steenachtige grond
- Werk op taluds en graven over een rand
Compliance, certificering en documentatie
- EN ISO 3834-2Gecertificeerde laskwaliteitCSW/1293/2025
- EN 1090-1 EXC1 + EXC2Productiebeheersing in de fabriek1433-CPR-0257
- EN ISO 9606-1 · WPQR EN ISO 15614Gekwalificeerde lassers en procedures
- EN ISO 9712: VT + PT niveau 2Niet-destructief onderzoekwaar de tekening of het inspectieplan dat vereist
- EN 10204 3.1Traceerbaarheid van materiaal
- CE: 2006/42/EGCE-markeringOvergang naar Verordening (EU) 2023/1230 loopt. Van toepassing vanaf 20 januari 2027.
- Materialen
- Standaard: Bakconstructie: Hardox®
Garantie
12 maanden garantie op fabricagefouten in de onderdelen die Sieruta zelf maakt.
Normale slijtage, verkeerd gebruik of overbelasting en niet toegestane aanpassingen vallen er niet onder. Garantievoorwaarden en claims
Waarom rechtstreeks van de fabriek
- Snijden, verspanen, lassen en lakken op één locatie, in onze eigen fabriek in Polen, EU
- Meer dan 50.000 aanbouwdelen geleverd sinds 2008
- Een registratie per serienummer, zodat de onderdelen bij je aanbouwdeel passen
Offerte aanvragen
Vertel ons welke machine je hebt en wat het werk is. Een engineer controleert of het past, en we reageren meestal binnen 1 werkdag.
