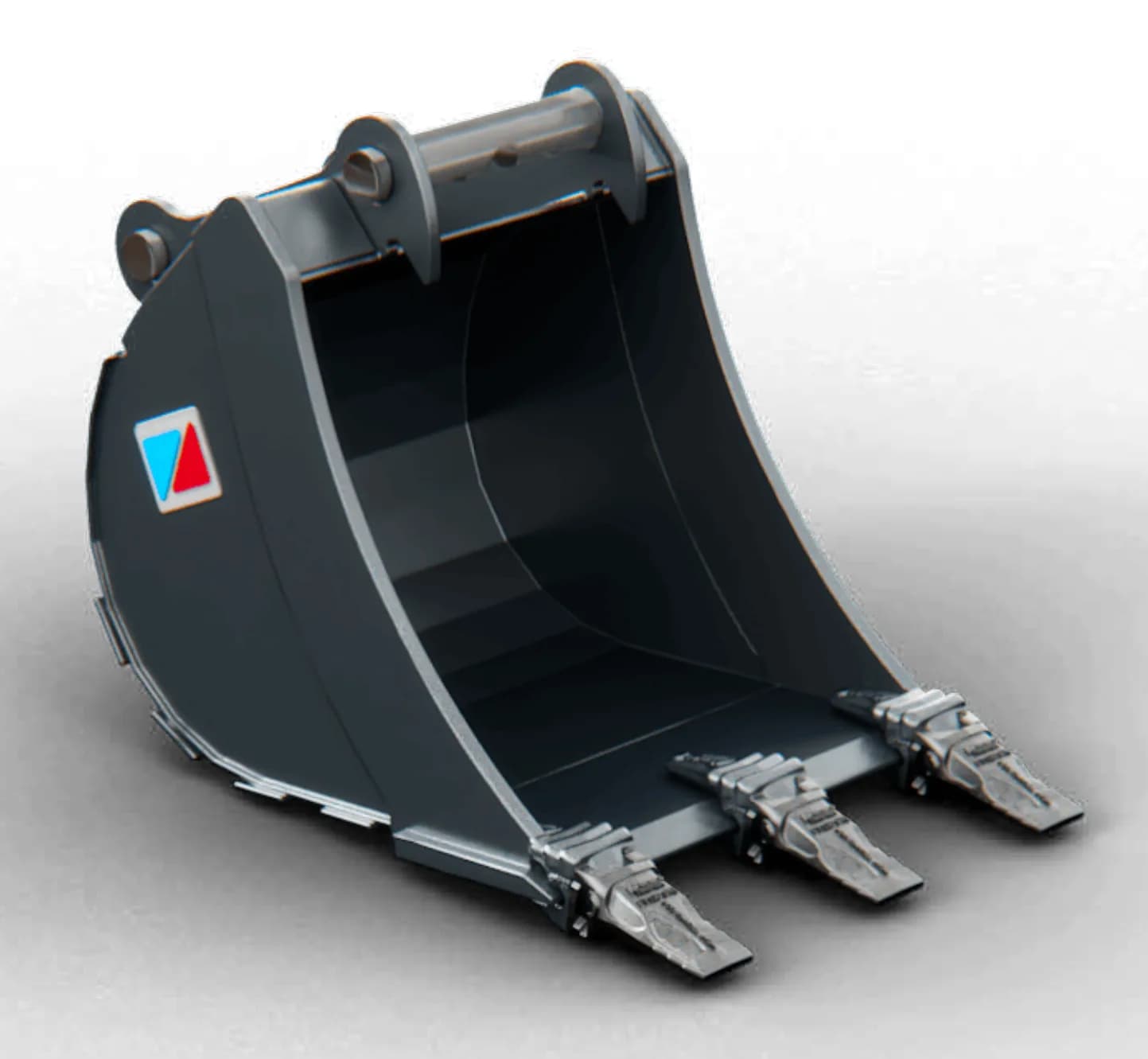

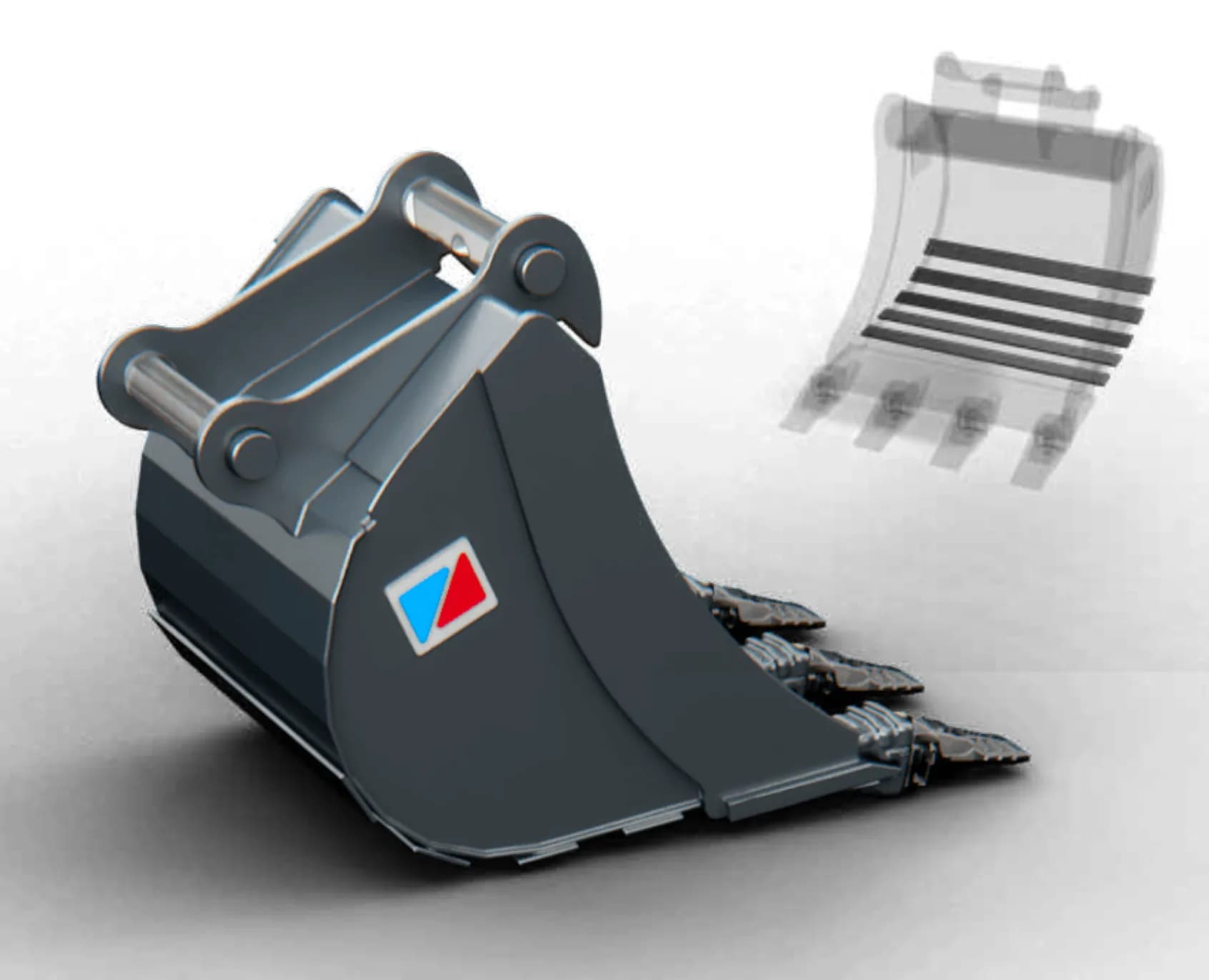

GPL - standaard graafbak
- Voor machines van 0,6–10 t
- Breedtes 250–1.000 mm
- Snelwissels: S · MS · M · CW · HS · OQ
- We usually reply within 1 working day
- We check the fit before we send the quote
- 12 months warranty on manufacturing defects in the components Sieruta makes itself
- Every offer names the dispatch week
- Als een ophanging die wij hebben gemaakt niet klopt en niet op je machine past, vervangen we die.
We bieden aan af fabriek Ostrołęka, of op verzoek geleverd op je bouwplaats. Elke offerte noemt de verzendweek.
Bel +48 503 808 636Stuur ons een bericht via WhatsAppFoto's en spraakberichten zijn welkom.
Modellen en specificaties
Waarden zoals vermeld op het productblad van deze familie. Een streepje betekent dat het productblad die waarde niet vermeldt.
Productblad (PDF)- Welke snelwisselophanging past op je machine? Bekijk het overzicht van snelwissels
- Zoek je je machine op merk en type? Bekijk de passingstabellen per machine
Kolomkoppen: model en Machineklasse [t] · elke cel: Inhoud SAE [dm³] / Gewicht [kg]
| Breedte [mm] | GPL-100,6–1,2 | GPL-201,2–1,8 | GPL-301,8–2,5 | GPL-402,5–4,0 | GPL-604,0–6,0 | GPL-756,0–7,5 | GPL-957,5–10,0 | |
|---|---|---|---|---|---|---|---|---|
| 250 | 14 / 12 | 20 / 16 | Prijs & levertijd | |||||
| 300 | 18 / 14 | 25 / 18 | 33 / 26 | 43 / 35 | 62 / 51 | 71 / 67 | 82 / 76 | Prijs & levertijd |
| 400 | 25 / 18 | 37 / 23 | 48 / 31 | 62 / 42 | 90 / 61 | 104 / 79 | 119 / 89 | Prijs & levertijd |
| 500 | 32 / 22 | 48 / 27 | 64 / 37 | 82 / 49 | 119 / 71 | 139 / 91 | 159 / 103 | Prijs & levertijd |
| 600 | 59 / 32 | 79 / 43 | 103 / 56 | 150 / 81 | 175 / 103 | 199 / 117 | Prijs & levertijd | |
| 800 | 145 / 71 | 211 / 101 | 248 / 128 | 283 / 144 | Prijs & levertijd | |||
| 1000 | 272 / 121 | 321 / 152 | 367 / 172 | Prijs & levertijd | ||||
| Prijs & levertijd | Prijs & levertijd | Prijs & levertijd | Prijs & levertijd | Prijs & levertijd | Prijs & levertijd | Prijs & levertijd | ||
| Hoogte [mm] | 295 | 375 | 433 | 507 | 602 | 667 | 717 | |
| Lengte [mm] | 334 | 410 | 465 | 529 | 658 | 719 | 770 | |
| Radius [mm] | 296 | 370 | 438 | 518 | 611 | 667 | 716 | |
| Tandsystemen | E701, E11.7 | E701, E11.7 | E11.4, V13 | E11.4, V13 | E11.4, V13 | E25, J200, V17 | E25, J200, V17 | |
| Snelwisselophangingen | S30 · MS01 · M02 · CW00 | S30 · MS01 · M02 · HS02 · CW05 | S40 · MS03 · M03 · HS02 · CW05 · OQ40 | S40 · MS03 · M03 · HS03 · CW05 · OQ40 | S40 · MS03 · M03 · HS06 · CW10 · OQ40 | S40/240 · MS08 · M10 · HS06 · CW10 · OQ45 | S45 · S50 · MS08 · M10 · HS08 · CW10 · OQ45 |
Standaard
Het hele assortiment: Graafbakken
Compatibele aansluitingen: S · MS · CW · OQ · HS · M
- 0,6–10 ton
- Machines: Mini, Midi
Onderdeel van de Set met Italiaans profiel met GBP - vaste slotenbak, Italiaans profiel, GBPH - hydraulisch kantelbare slotenbak. Vraag naar deze set
De GPL is de universele graafbak voor mini- en midigravers. Hij graaft, maakt sleuven en laadt in losse grond, zand, grind en vaste klei.
Kenmerken
- Zeven maten: GPL-10 tot GPL-95 voor machines van 0,6 tot 10 t
- Breedtes: 250 tot 1000 mm, met drie tot vijf tanden
- Inhoud en gewicht: 14 tot 367 l (SAE), 12 tot 172 kg
- Radius: 296 mm bij de GPL-10 tot 716 mm bij de GPL-95
- Ophangingen: directe OEM-ophanging, ophanging in het S-systeem (S30 tot S90), of MS, Martin, HydroQuick en CW snelwissels
- Bak van S355JR2-staal
- HB500-snijmes
- Systeem met geschroefde tanden
Opties:
- Uitvoering in Hardox®-staal
- Tweede snijmes over de tanden
- Gelaste tanden CAT / ESTI / BYG / ESCO
Uit de catalogus
Over deze familie
De universele graafbak GPL is ontworpen voor mini- en midigravers (0,6–10 ton). Afhankelijk van de breedte heeft hij drie tot vijf geschroefde tanden. Hij wordt gebruikt voor graven en sleuven trekken.
Er zijn zeven maten, voor machines van 0,6 tot 10 t, GPL-10 tot en met GPL-95, in breedtes van 250 tot 1000 mm. De inhoud loopt van 14 tot 367 liter (SAE) en het gewicht van 12 tot 172 kg. De radius loopt op van 296 mm bij GPL-10 tot 716 mm bij GPL-95, en de bak heeft drie tot vijf tanden, afhankelijk van de breedte.
De bak is van S355JR2-staal met een HB500-snijmes en opgeschroefde tanden. Op aanvraag wordt hij gebouwd in Hardox®, waardoor hij lichter is, met een tweede snijmes over de tanden geschroefd, of met gelaste CAT, ESTI, BYG of ESCO tanden.
Hij wordt gebouwd met een directe OEM-ophanging of voor je snelwissel, waaronder MS, MS omkeerbaar, Martin, HydroQuick en CW, of met een ophanging voor het S-systeem (S30 tot S90).
Afmetingen
Afmetingen in mm
Typische werkzaamheden
- Sleuven voor leidingen, kabels en funderingen
- Groenwerk en hoveniersprojecten
- Algemeen grondverzet op de bouwplaats
- Los materiaal laden zoals zand, grind en teelaarde
- Afwateringssloten schonen en het slootprofiel bijwerken
Compliance, certificering en documentatie
- EN ISO 3834-2Gecertificeerde laskwaliteitCSW/1293/2025
- EN 1090-1 EXC1 + EXC2Productiebeheersing in de fabriek1433-CPR-0257
- EN ISO 9606-1 · WPQR EN ISO 15614Gekwalificeerde lassers en procedures
- EN ISO 9712: VT + PT niveau 2Niet-destructief onderzoekwaar de tekening of het inspectieplan dat vereist
- EN 10204 3.1Traceerbaarheid van materiaal
- CE: 2006/42/EGCE-markeringOvergang naar Verordening (EU) 2023/1230 loopt. Van toepassing vanaf 20 januari 2027.
- Materialen
- Standaard: Bakconstructie: S355JR2; Snijmes: HB500
- Opties: Bakconstructie: Hardox®
Garantie
12 maanden garantie op fabricagefouten in de onderdelen die Sieruta zelf maakt.
Normale slijtage, verkeerd gebruik of overbelasting en niet toegestane aanpassingen vallen er niet onder. Garantievoorwaarden en claims
Waarom rechtstreeks van de fabriek
- Snijden, verspanen, lassen en lakken op één locatie, in onze eigen fabriek in Polen, EU
- Meer dan 50.000 aanbouwdelen geleverd sinds 2008
- Een registratie per serienummer, zodat de onderdelen bij je aanbouwdeel passen
Offerte aanvragen
Vertel ons welke machine je hebt en wat het werk is. Een engineer controleert of het past, en we reageren meestal binnen 1 werkdag.
