Bakken · Minigraver - graven
GP - standaard graafbak
- Voor machines van 0,6–10 t
- Breedtes 250–1000 mm
- Snelwissels: S-System · Lehnhoff MS · MARTIN M · Wacker Neuson HS · Verachtert CW · Klac · OilQuick OQ
- We antwoorden meestal binnen 1 werkdag
- We controleren of het past voordat we de offerte sturen
- 12 maanden garantie op fabricagefouten in de onderdelen die Sieruta zelf maakt
- Elke offerte noemt de verzendweek
- Als een ophanging die wij hebben gemaakt niet klopt en niet op je machine past, vervangen we die.
We bieden aan af fabriek Ostrołęka, of op verzoek geleverd op je bouwplaats. Elke offerte noemt de verzendweek.
Bel +48 503 808 636 Stuur ons een bericht via WhatsApp Foto's en spraakberichten zijn welkom.
- GP
- Voor machines van 0,6–10 t
- Breedtes 250–1000 mm
Modellen en specificaties
Waarden zoals vermeld op het productblad van deze familie. Een streepje betekent dat het productblad die waarde niet vermeldt.
Productblad (PDF)- Welke snelwisselophanging past op je machine? Bekijk het overzicht van snelwissels
- Zoek je je machine op merk en type? Bekijk de passingstabellen per machine
Kolomkoppen: model en Machineklasse [t] · elke cel: Opgehoopte inhoud ISO 7451 [dm³] / Gewicht [kg]
| Breedte [mm] | GP-10 0,6–1,2 | GP-20 1,2–1,8 | GP-30 1,8–2,5 | GP-40 2,5–4,0 | GP-60 4,0–6,0 | GP-95 6,0–10 | |
|---|---|---|---|---|---|---|---|
| 250 | 12 / 14 | 21 / 22 | Prijs & levertijd | ||||
| 300 | 15 / 16 | 27 / 25 | 36 / 33 | 46 / 47 | 60 / 58 | 100 / 86 | Prijs & levertijd |
| 400 | 22 / 20 | 39 / 28 | 53 / 40 | 69 / 56 | 93 / 68 | 119 / 91 | Prijs & levertijd |
| 500 | 28 / 24 | 50 / 41 | 71 / 47 | 91 / 65 | 126 / 78 | 162 / 97 | Prijs & levertijd |
| 600 | 61 / 47 | 88 / 55 | 114 / 74 | 159 / 89 | 205 / 109 | Prijs & levertijd | |
| 800 | 159 / 93 | 226 / 110 | 291 / 134 | Prijs & levertijd | |||
| 1.000 | 292 / 130 | 377 / 160 | Prijs & levertijd | ||||
| Prijs & levertijd | Prijs & levertijd | Prijs & levertijd | Prijs & levertijd | Prijs & levertijd | Prijs & levertijd | ||
| Hoogte [mm] | 263 | 353 | 411 | 480 | 574 | 658 | |
| Lengte [mm] | 332 | 435 | 573 | 672 | 764 | 889 | |
| Radius [mm] | 238 | 318 | 489 | 573 | 611 | 800 | |
| Tandsystemen | E701, E11.7 | E701, E11.7 | E701, E11.7 | E11.4, V13 | E11.4, V13 | E25, J200, V17 | |
| Snelwisselophangingen | S30/150 · S30/180 · MS01 · M02 · HS02 · CW00 · Klac C | S30/150 · S30/180 · MS01 · M02 · HS02 · CW05 · OQ40 · Klac C | S40 · MS03 · M03 · HS02 · CW05 · OQ40 · Klac C | S40 · MS03 · M03 · HS03 · CW05 · OQ40 · Klac D | S40 · MS03 · MS08 · M03 · M10 · HS06 · CW10 · OQ40 · OQ45 · Klac E | S40/240 · S45 · S50 · MS08 · M10 · HS08 · CW10 · OQ45 · OQ60 · Klac F |
Standaard
GP universele graafbak, vlakke bovenkant
In Duitsland bekend als Baggerschaufel
Het hele assortiment: Alle graafbakken
Compatibele aansluitingen: S · MS · CW · OQ · HS · Klac · M
- 0,6–10 ton
- Machines: Mini, Midi
Onderdeel van de Set met Duits profiel met GB - vaste slotenbak, Duits profiel, GBH - hydraulisch kantelbare slotenbak voor minigraver. Vraag naar deze set
De GP is de universele graafbak voor mini- en midigravers, met een vlakke bovenkant. Hij graaft, maakt sleuven en laadt in losse grond, zand, grind en vaste klei.
Kenmerken
- Zes maten: GP-10 tot GP-95 voor machines van 0,6 tot 10 t
- Breedtes: 250 tot 1000 mm, met drie tot vijf tanden
- Inhoud en gewicht: 12 tot 377 l, 14 tot 160 kg
- Radius: 238 mm bij de GP-10 tot 800 mm bij de GP-95
- Ophanging: directe OEM-montage, ophanging voor het S-systeem (S30 tot S50), of MS-, Martin-, HydroQuick- en CW-snelwissels
Standaarduitvoering:
- Ontwerp met dubbele radius
- Dubbel taps ontwerp
- Zijmessen
- Geschroefde tanden / zonder tanden
- Voorzetmessen (model 4+)
- Beschermde lasnaden aan bodem en zijkanten
- Vlakke bovenkant
Opties:
- Gelaste tanden (CAT, BYG, MTG en andere)
- Slijtstrippen
- Vlakke bovenkant: past op MS-, OQ- en S-systeem-adapters
Over deze familie

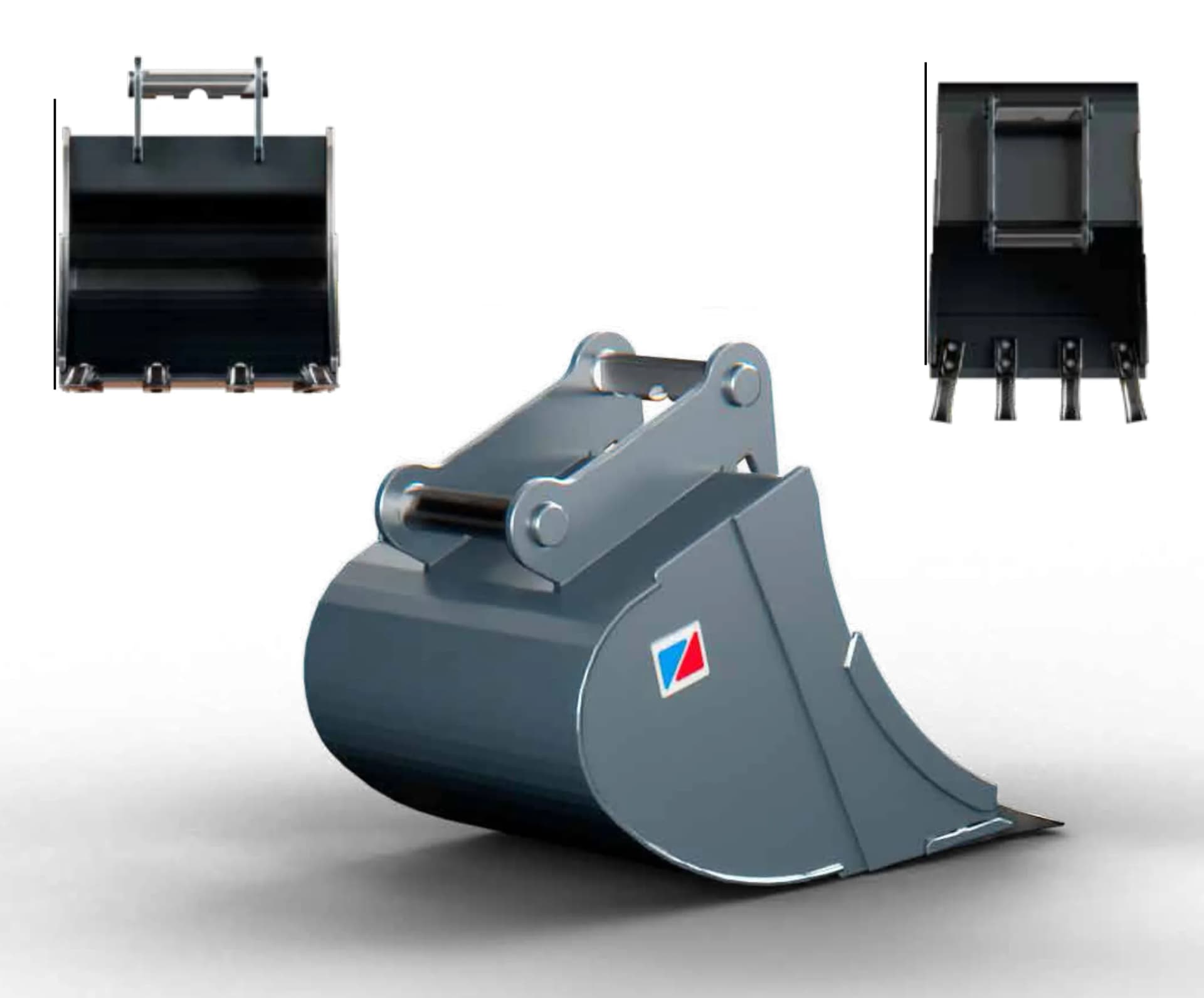

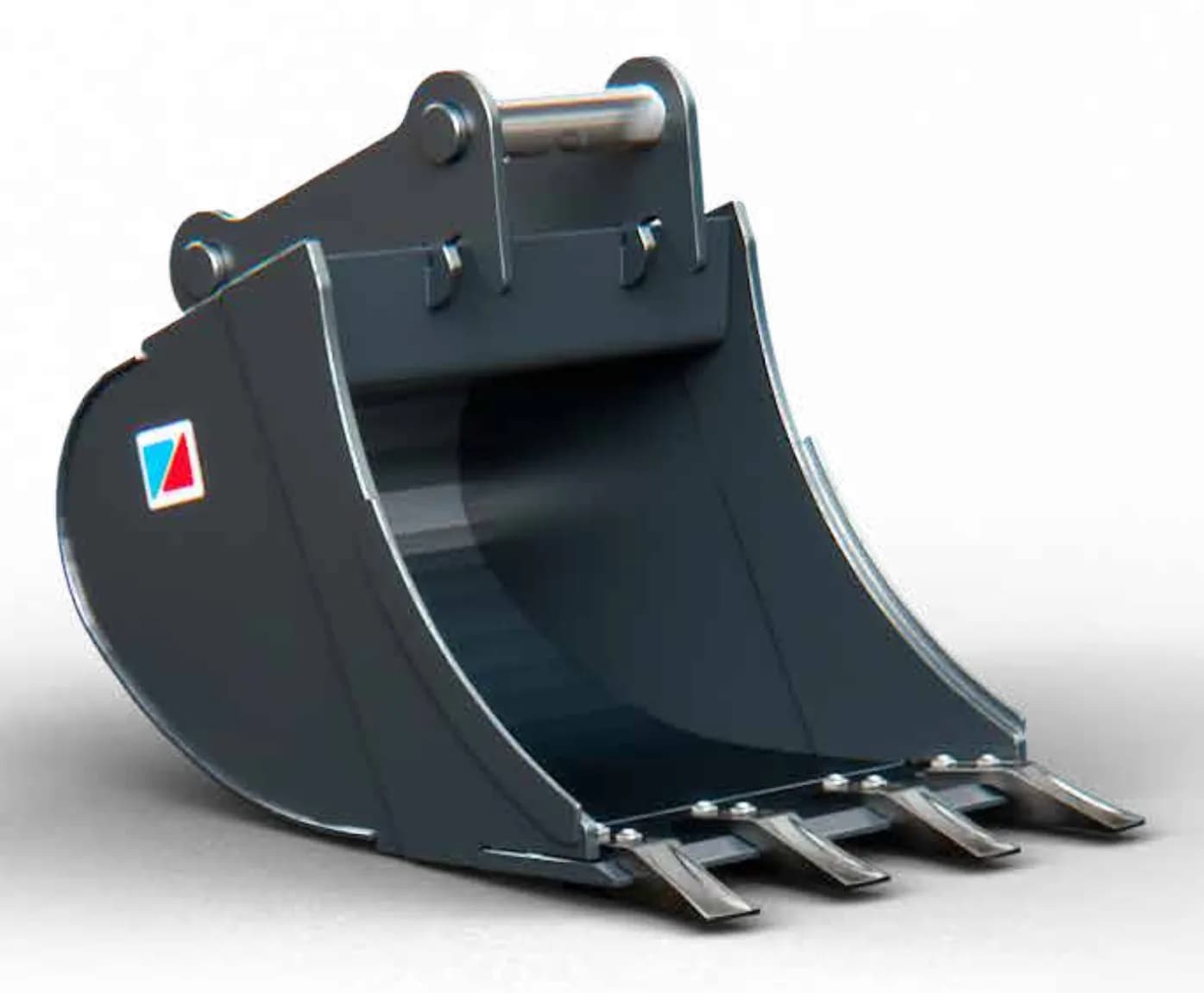

De universele graafbak GP is ontworpen voor mini- en midigravers (0,6–10 ton). De mantelplaat heeft een dubbele radius en een dubbel tapse vorm. Hij is leverbaar met of zonder geschroefde tanden en is bedoeld voor graven en sleuven trekken.
Er zijn zes maten, voor machines van 0,6 tot 10 t, GP-10 tot en met GP-95, in breedtes van 250 tot 1000 mm. De inhoud loopt van 12 tot 377 liter en het gewicht van 14 tot 160 kg. De radius loopt op van 238 mm bij GP-10 tot 800 mm bij GP-95, en de bak heeft drie tot vijf tanden, afhankelijk van de breedte.
De mantelplaat heeft een dubbele radius en een dubbel tapse vorm, met zijmessen en beschermde lasnaden tussen bodem en zijkanten. De conische bak is achteraan smaller dan bij het snijmes, zodat de lading eruit glijdt als de bak wordt geleegd. Vanaf GP-40 heeft hij zijplaten aan de voorkant. Hij wordt geleverd met opgeschroefde tanden of zonder tanden; gelaste CAT, BYG of MTG tanden en slijtstrippen zijn opties.
Hij wordt gebouwd met een directe OEM ophanging of voor je snelwissel, waaronder MS, MS omkeerbaar, Martin, HydroQuick en CW, of met een ophanging voor het S-systeem (S30 tot S50).
Afmetingen
Afmetingen in mm
Typische werkzaamheden
- Sleuven voor leidingen, kabels en funderingen
- Groenwerk en hoveniersprojecten
- Algemeen grondverzet op de bouwplaats
- Laden van los materiaal zoals zand, grind en teelaarde
- Kelders en funderingen graven
Compliance, certificering en documentatie
- EN ISO 3834-2 Gecertificeerde laskwaliteit CSW/1293/2025
- EN 1090-1 EXC1 + EXC2 Productiebeheersing in de fabriek 1433-CPR-0257
- EN ISO 9606-1 · WPQR EN ISO 15614 Gekwalificeerde lassers en procedures
- EN ISO 9712: VT + PT niveau 2 Niet-destructief onderzoek waar de tekening of het inspectieplan dat vereist
- EN 10204 3.1 Traceerbaarheid van materiaal
Garantie
12 maanden garantie op fabricagefouten in de onderdelen die Sieruta zelf maakt.
Normale slijtage, verkeerd gebruik of overbelasting en niet toegestane aanpassingen vallen er niet onder. Garantievoorwaarden en claims
Waarom rechtstreeks van de fabriek
- Snijden, verspanen, lassen en lakken op één locatie, in onze eigen fabriek in Polen, EU
- Meer dan 50.000 aanbouwdelen geleverd sinds 2008
- Een registratie per serienummer, zodat de onderdelen bij je aanbouwdeel passen
Offerte aanvragen
Vertel ons welke machine je hebt en wat het werk is. Een engineer controleert of het past, en we reageren meestal binnen 1 werkdag.
