Löffel · Grabenräumlöffel und Planierlöffel
GDH - schwerer hydraulischer Planier- und Grabenräumlöffel
- Für Maschinen von 10–40 t
- Breiten 1.400–2.600 mm
- Schnellwechsler: S · MS · CW · OQ · M · SW
- Antwort in der Regel innerhalb eines Arbeitstages
- Die Passung prüfen wir, bevor wir das Angebot senden
- 12 Monate Garantie auf Herstellungsfehler an den Bauteilen, die Sieruta selbst fertigt
- Jedes Angebot nennt die Versandwoche
- Wenn eine von uns gefertigte Aufnahme fehlerhaft ist und nicht an Ihre Maschine passt, ersetzen wir sie.
+48 503 808 636 anrufenPer WhatsApp schreibenFotos und Sprachnachrichten sind willkommen.
Modelle und technische Daten
Werte wie im Datenblatt dieser Baureihe angegeben. Ein Gedankenstrich bedeutet, dass das Datenblatt diesen Wert nicht nennt.
Datenblatt (PDF)- Welche Aufnahme passt zu Ihrer Maschine? Zur Schnellwechsler-Übersicht
- Sie suchen Ihre Maschine nach Hersteller und Modell? Zu den Passungstabellen nach Maschine
Spaltenkopf: Modell und Trägerklasse [t] · jede Zelle: Inhalt SAE [dm³] / Gewicht [kg]
| Breite [mm] | GDH-12010–12 | GDH-16012–16 | GDH-19016–19 | GDH-23019–23 | GDH-26023–26 | GDH-30026–30 | GDH-40030–40 | |
|---|---|---|---|---|---|---|---|---|
| 1400 | 345 / 358 | Preis & Lieferzeit | ||||||
| 1500 | 372 / 371 | Preis & Lieferzeit | ||||||
| 1600 | 400 / 385 | 456 / 447 | 530 / 572 | 677 / 624 | Preis & Lieferzeit | |||
| 1800 | 453 / 411 | 518 / 479 | 603 / 607 | 772 / 662 | 858 / 787 | 1012 / 953 | Preis & Lieferzeit | |
| 2000 | 580 / 510 | 685 / 638 | 867 / 700 | 962 / 835 | 1136 / 1012 | 1336 / 1218 | Preis & Lieferzeit | |
| 2400 | 1171 / 932 | 1384 / 1129 | 1632 / 1350 | Preis & Lieferzeit | ||||
| 2600 | 1780 / 1415 | Preis & Lieferzeit | ||||||
| Preis & Lieferzeit | Preis & Lieferzeit | Preis & Lieferzeit | Preis & Lieferzeit | Preis & Lieferzeit | Preis & Lieferzeit | Preis & Lieferzeit | ||
| Höhe [mm] | 556 | 601 | 651 | 700 | 773 | 842 | 915 | |
| Länge [mm] | 740 | 794 | 863 | 931 | 1023 | 1117 | 1220 | |
| Spitzenradius [mm] | 856 | 895 | 973 | 1032 | 1150 | 1230 | 1375 | |
| Schnellwechsler-Aufnahmen | S45 · S50 · MS10 · CW20 · OQ45 · OQ60 · M18 | S60 · MS10 · CW20 · OQ60 · OQ65 · M18 · S1 · SW33 | S60 · MS10 · CW30 · OQ65 · M26 · S1 · SW33 | S70 · MS21 · CW30 · OQ65 · OQ70 · M26 · S2 · SW33 | S70 · MS21 · CW30 · OQ65 · OQ70 · S2 · M26 · SW48 | S70 · MS21 · CW40 · OQ70 · OQ70-55 · S2 · SW48 | S80 · MS25 · CW45 · OQ80 · S3 · SW48 |
Serienprodukt
Das ganze Sortiment: Baggerlöffel
Kompatible Schnittstellen: S · MS · CW · OQ · M · SW
- 10–40 t
- Trägergeräte: Groß, Schwer

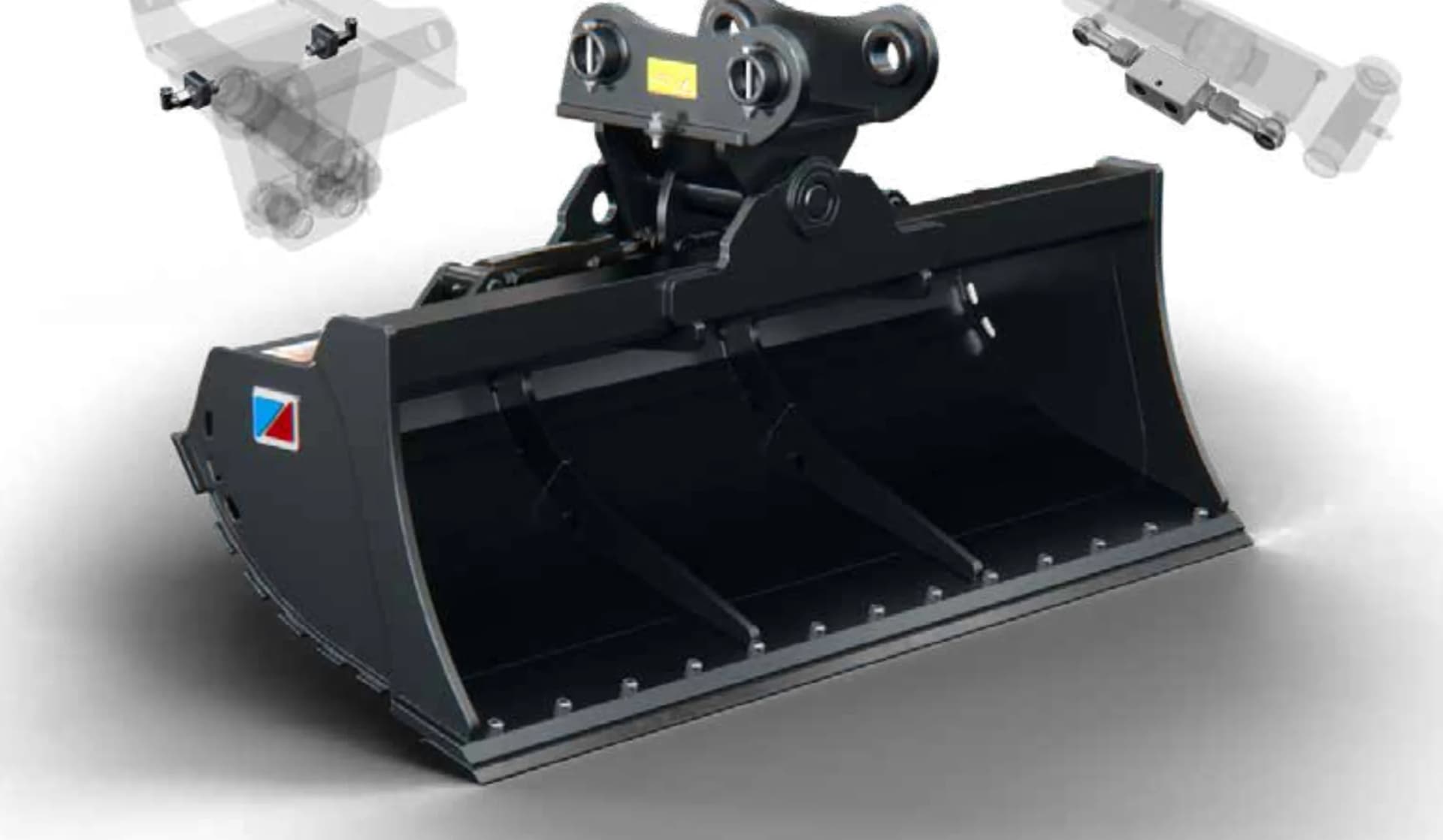

Der GDH ist ein Planier- und Grabenräumlöffel mit hydraulischer Schwenkung um ±45°. Dadurch stellen Sie den Löffelwinkel für Böschungen und für die Arbeit auf unebenem Gelände ein. Er ist für Bagger von 10 bis 40 t gebaut und dient zum Feinplanieren, zum Grabenräumen, zum Anlegen von Böschungen und zum Modellieren im Landschaftsbau.
Merkmale
- Hydraulische Schwenkung um ±45°: stellt den Löffelwinkel für Böschungen und unebenes Gelände ein
- Hydraulisches Rückschlagventil (serienmäßig): hält den Löffel im eingestellten Winkel
- Hydraulikanschluss
- Planierprofil für Planieren und Grabenziehen
- Stahlbauweise

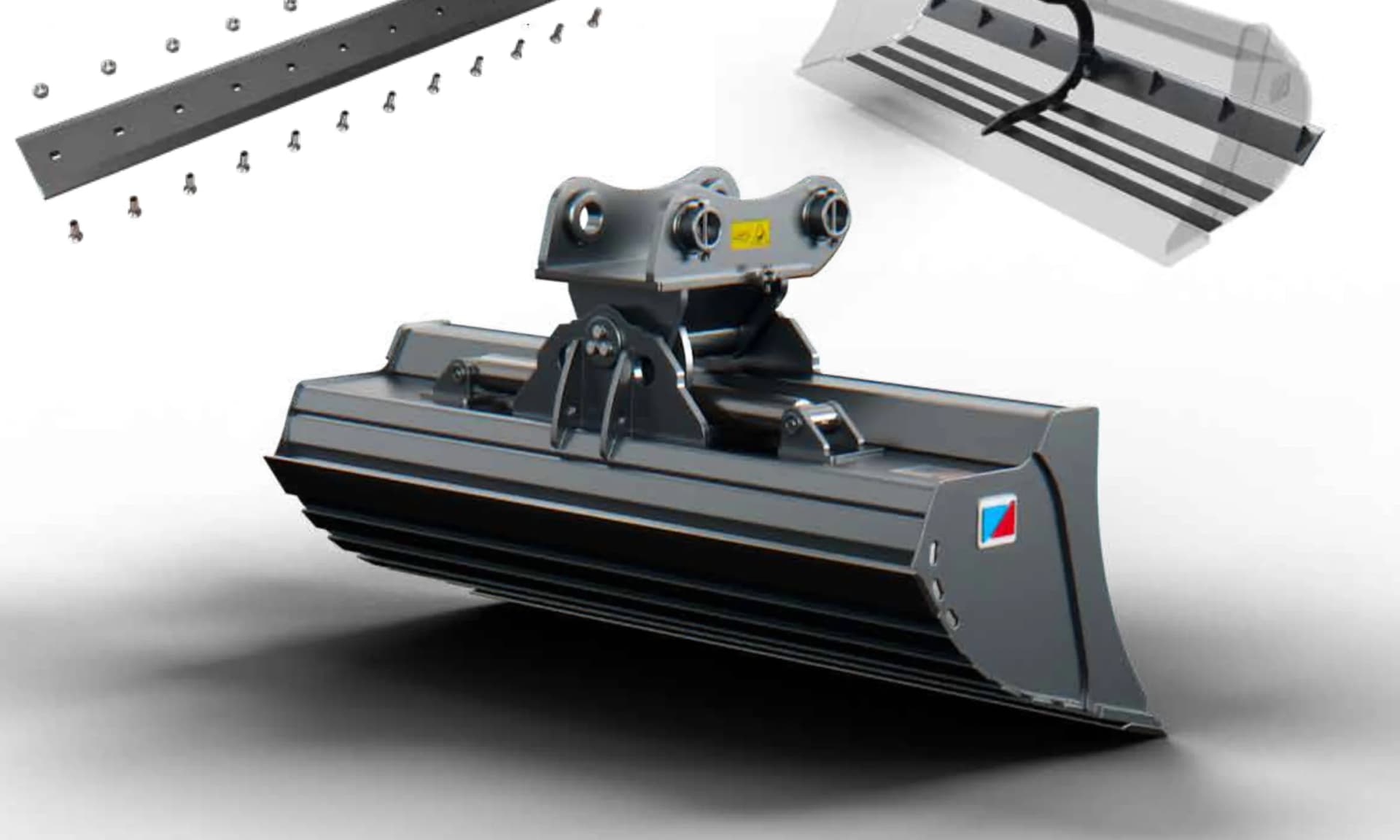

- Rückseitig geschweißte Schneidkante (optional)
- Horizontale Verschleißleisten (optional)
- Verstärkungsrippe: Standard; hintere Schneidkante, horizontale Verschleißleisten: optional
- Wendbare, anschraubbare Schneidkante: optional
Aus dem Katalog
Über diese Produktfamilie
Schwenkbarer GDH-Planierlöffel mit 45° hydraulischer Schwenkung, zum Planieren, Grabenräumen und für Böschungen auf unebenem Gelände.
Es gibt sieben Größen, GDH-120 bis GDH-400, in Breiten von 1400 bis 2600 mm, mit 345 bis 1780 Litern Volumen (SAE) und 358 bis 1415 kg Gewicht. Ein doppelt entsperrbares Rückschlagventil ist serienmäßig.
Die Verstärkungsrippe ist ebenfalls serienmäßig. Optional gibt es eine hinten angeschweißte Schneidkante, horizontale Verschleißleisten und eine wendbare, anschraubbare Schneidkante. Als Aufnahmen sind je nach Größe S45 bis S80, MS10 bis MS25, CW20 bis CW45, OQ45 bis OQ80, M18 und M26, S1 bis S3, SW33 und SW48 angegeben.
Abmessungen
Maße in mm
Typische Einsätze
Der hydraulisch schwenkbare GDH-Planier- und Grabenräumlöffel eignet sich für:
- Feinplanie auf unebenem Gelände
- Gräben mit dem Löffel auf den Grabenwinkel geneigt (Entwässerung, Versorgungsleitungen, Bewässerung)
- Böschungen anlegen und Gelände profilieren
- Geländemodellierung im Garten- und Landschaftsbau
- Arbeiten, bei denen der Löffelwinkel hydraulisch verstellt wird
Der hydraulisch schwenkbare GDH-Planier- und Grabenräumlöffel übernimmt Planier- und Grabenarbeiten. Nennen Sie uns die Maschine, wir bestätigen die Löffelgröße.
Konformität, Zertifizierung und Dokumentation
- EN ISO 3834-2Zertifizierte SchweißqualitätCSW/1293/2025
- EN 1090-1 EXC1 + EXC2Werkseigene Produktionskontrolle1433-CPR-0257
- EN ISO 9606-1 · WPQR EN ISO 15614Qualifizierte Schweißer und Verfahren
- EN ISO 9712: VT + PT Stufe 2Zerstörungsfreie Prüfungdort, wo Zeichnung oder Prüfplan es verlangen
- EN 10204 3.1Materialrückverfolgbarkeit
- CE: 2006/42/EGCE-KennzeichnungUmstellung auf die Verordnung (EU) 2023/1230 läuft. Anwendbar ab 20. Januar 2027.
Garantie
12 Monate Garantie auf Herstellungsfehler an den Bauteilen, die Sieruta selbst fertigt.
Nicht abgedeckt sind normaler Verschleiß, unsachgemäße Verwendung oder Überlastung und nicht autorisierte Umbauten. Garantiebedingungen und Reklamation
Warum direkt vom Hersteller
- Zuschnitt, Bearbeitung, Schweißen und Lackieren an einem Standort, in unserem eigenen Werk in Polen, EU
- Seit 2008 mehr als 50.000 Anbaugeräte geliefert
- Zu jeder Seriennummer ein Datensatz, damit die Ersatzteile zu Ihrem Gerät passen
Angebot anfordern
Nennen Sie uns Ihre Maschine und den Einsatz. Ein Ingenieur prüft die Passung, und wir antworten in der Regel innerhalb eines Arbeitstages.
