Löffel · Tieflöffel
DB - Schwerlast-Tieflöffel
- Für Maschinen von 10–50 t
- Breiten 400–1800 mm
- Schnellwechsler: Verachtert CW · Liebherr SW
- Antwort in der Regel innerhalb eines Arbeitstages
- Die Passung prüfen wir, bevor wir das Angebot senden
- 12 Monate Garantie auf Herstellungsfehler an den Bauteilen, die Sieruta selbst fertigt
- Jedes Angebot nennt die Versandwoche
- Wenn eine von uns gefertigte Aufnahme fehlerhaft ist und nicht an Ihre Maschine passt, ersetzen wir sie.
+48 503 808 636 anrufen Per WhatsApp schreiben Fotos und Sprachnachrichten sind willkommen.
- DB
- Für Maschinen von 10–50 t
- Breiten 400–1800 mm
Modelle und technische Daten
Werte wie im Datenblatt dieser Baureihe angegeben. Ein Gedankenstrich bedeutet, dass das Datenblatt diesen Wert nicht nennt.
Datenblatt (PDF)- Welche Aufnahme passt zu Ihrer Maschine? Zur Schnellwechsler-Übersicht
- Sie suchen Ihre Maschine nach Hersteller und Modell? Zu den Passungstabellen nach Maschine
Spaltenkopf: Modell und Trägerklasse [t] · jede Zelle: Inhalt gehäuft ISO 7451 [dm³] / Gewicht [kg]
| Breite [mm] | DB-120 10–12 | DB-160 12–16 | DB-190 16–19 | DB-230 19–23 | DB-300 23–30 | DB-400 30–40 | DB-500 40–50 | |
|---|---|---|---|---|---|---|---|---|
| 400 | 139 / 156 | Preis & Lieferzeit | ||||||
| 500 | 190 / 178 | 225 / 248 | Preis & Lieferzeit | |||||
| 600 | 244 / 200 | 292 / 276 | 374 / 350 | 391 / 420 | Preis & Lieferzeit | |||
| 800 | 356 / 244 | 434 / 337 | 557 / 424 | 582 / 502 | 628 / 655 | Preis & Lieferzeit | ||
| 1.000 | 475 / 288 | 584 / 396 | 751 / 497 | 786 / 583 | 848 / 766 | 1.082 / 957 | Preis & Lieferzeit | |
| 1.200 | 597 / 332 | 740 / 455 | 955 / 570 | 1.001 / 664 | 1.079 / 878 | 1.376 / 1.088 | Preis & Lieferzeit | |
| 1.400 | 1.164 / 643 | 1.222 / 746 | 1.325 / 989 | 1.682 / 1.219 | 1.988 / 1.515 | Preis & Lieferzeit | ||
| 1.500 | 1.335 / 787 | 1.447 / 1.044 | 1.839 / 1.285 | 2.176 / 1.593 | Preis & Lieferzeit | |||
| 1.600 | 1.569 / 1.100 | 1.967 / 1.348 | 2.367 / 1.672 | Preis & Lieferzeit | ||||
| 1.800 | 2.288 / 1.480 | 2.755 / 1.829 | Preis & Lieferzeit | |||||
| Preis & Lieferzeit | Preis & Lieferzeit | Preis & Lieferzeit | Preis & Lieferzeit | Preis & Lieferzeit | Preis & Lieferzeit | Preis & Lieferzeit | ||
| Höhe [mm] | 866 | 989 | 1.138 | 1.177 | 1.235 | 1.391 | 1.565 | |
| Länge [mm] | 916 | 1.046 | 1.203 | 1.249 | 1.308 | 1.547 | 1.665 | |
| Spitzenradius [mm] | 780 | 892 | 1.028 | 1.069 | 1.119 | 1.278 | 1.420 | |
| Zahnsysteme | J250, V19, U20 | J300, V23, U30 | J300, V23, U30 | J300, V29, U30 | J350, V33, U35 | J350, V33, U35 | J400, V39, U40 | |
| Schnellwechsler-Aufnahmen | CW20 · SW33 | CW20 · SW33 | CW20 · SW33 · SW48 | CW30 · SW33 · SW48 | CW30 · CW40 · SW48 | CW45 · SW48 · SW66 | CW55 · SW66 |
Serienprodukt
DB Tieflöffel für Hydraulikbagger
Das ganze Sortiment: Baggerlöffel und Baggerschaufeln
Kompatible Schnittstellen: CW · SW
- 10–50 t
- Trägergeräte: Groß, Schwer

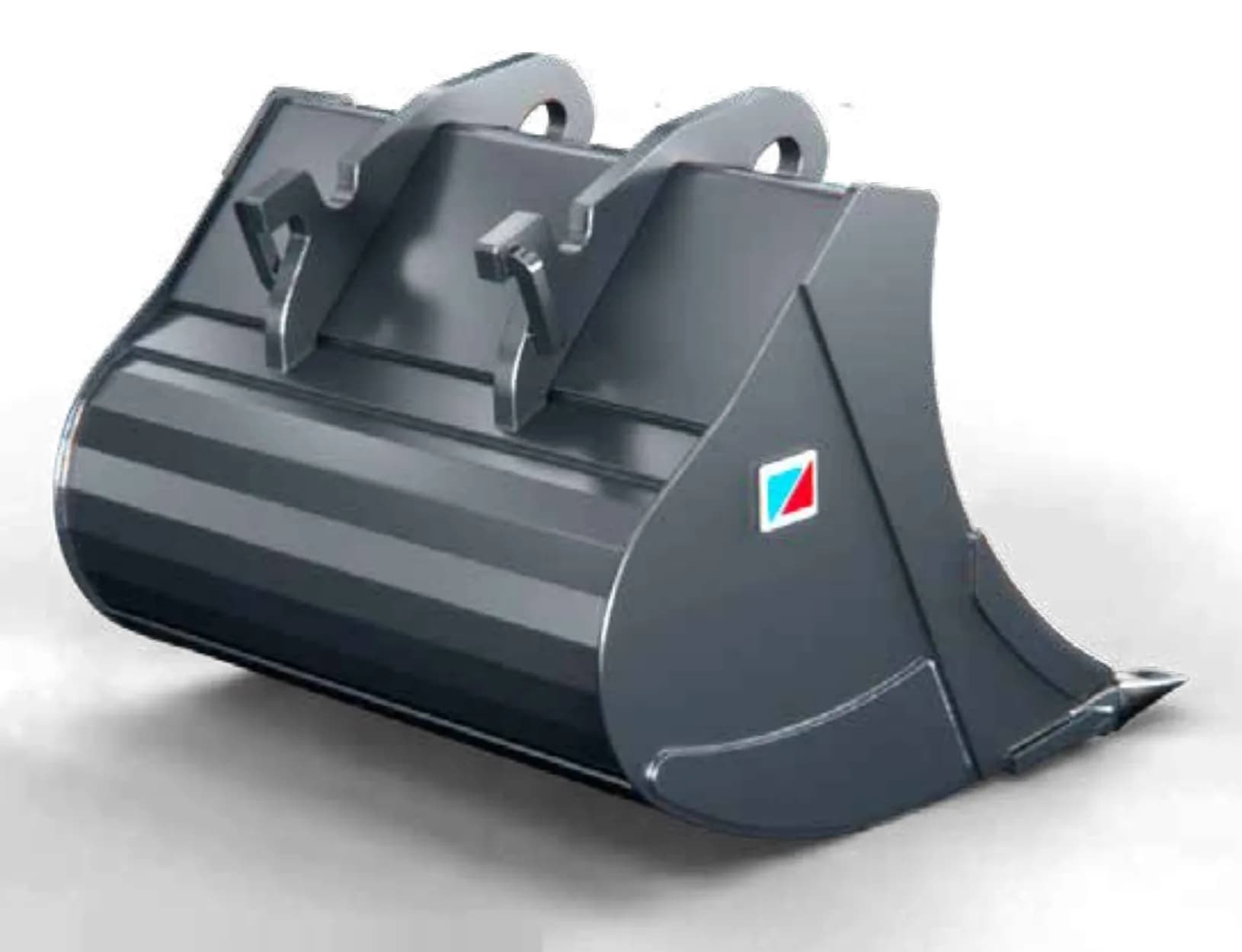

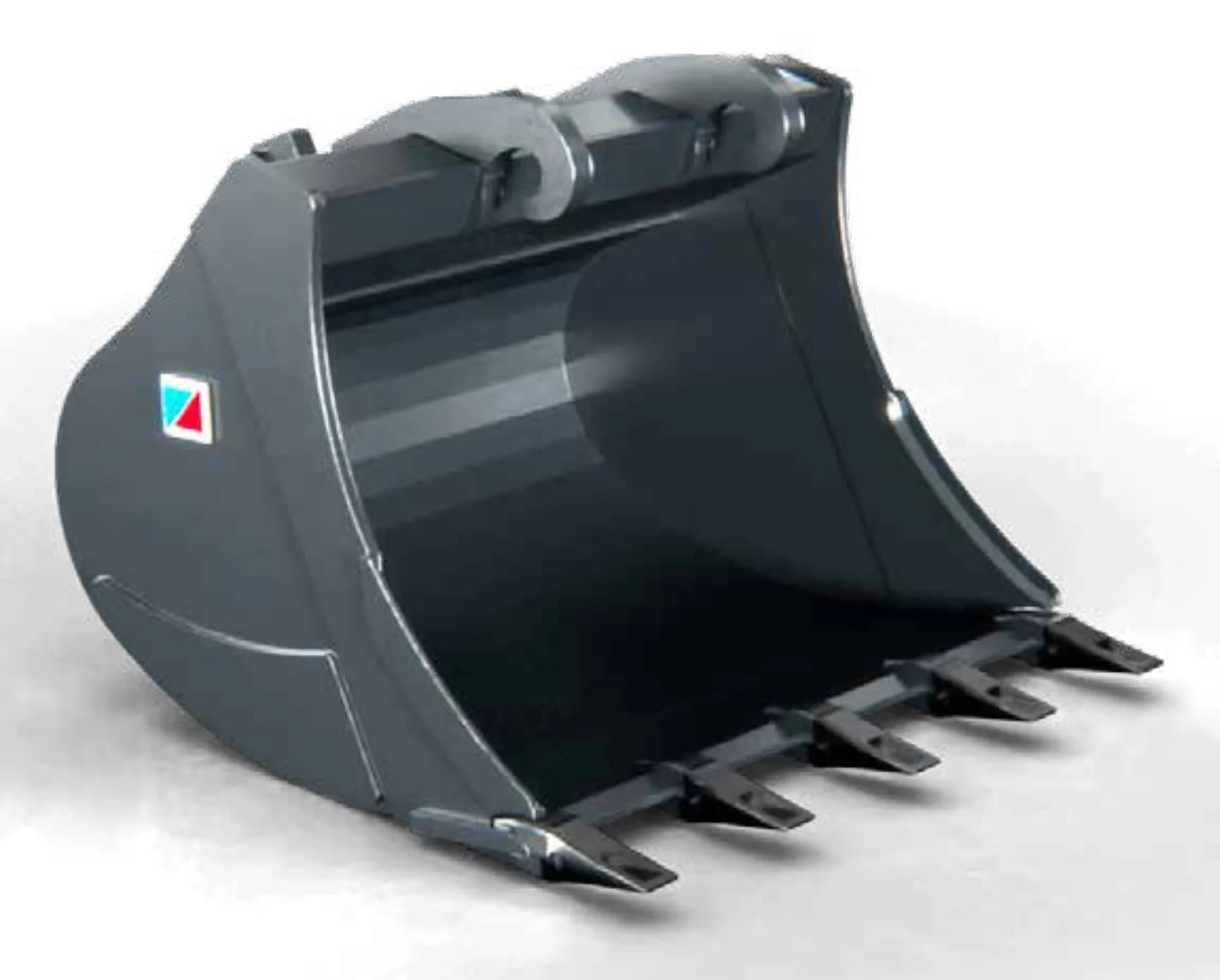

Der DB ist der Tieflöffel für Hydraulikbagger. Sein Löffelkörper ist zweifach gebogen, mit doppeltem Radius und doppelt konischer Form. Dadurch hält er den Grabwinkel, und das Material läuft gleichmäßig ein.
Welcher Löffel für welche Arbeit
Welcher Löffel für welche Arbeit
| Löffel | Einsatz | Gewichtsklasse | Ausführung | Zähne | Typisches Material |
|---|---|---|---|---|---|
| DB | Tieflöffel, direkt oder an SW- und CW-Aufnahmen | 10–50 t | Economy, Standard oder Heavy Duty, Rock-Ausführung erhältlich | CAT J, BYG Futura oder ESCO UltraLok | Erdreich, Bauschutt und Schüttgut, Rock-Ausführung für den Steinbruch |
| DBF | Tieflöffel mit flacher Oberseite für Schnellwechsler | 10–50 t | Economy, Standard oder Heavy Duty, Rock-Ausführung erhältlich | CAT J, BYG Futura oder ESCO UltraLok | Erdreich und Schüttgut, Rock-Ausführung für den Steinbruch |
| DSX | Schwerlast-Tieflöffel im nordischen Profil | 14–40 t | Körper aus Hardox® 450 | CAT J, BYG Futura oder ESCO UltraLok | Felsiger Boden und abrasives Material |
| DBS | Felslöffel, für eine Maschine konstruiert | Für Ihre Maschine konstruiert | Verschleißschutz nach dem Gestein gewählt | Zähne, Adapter und Seitenschneiden nach dem Gestein gewählt | Fels |
Zähne und Adapter sind Originalteile des Herstellers des Zahnsystems.
Der DB ist gedacht für
- Graben und Grabenaushub im Erdreich auf Baustellen und im Leitungsbau
- Fundamente, Keller und Baufeldvorbereitung
- Laden und Umsetzen von Schüttgut wie Erde und Bauschutt
- Eine Größe aus der Modelltabelle, gebaut als Economy, Standard oder Heavy Duty
Nehmen Sie den DBF, wenn
- Ihr Bagger Anbaugeräte am Schnellwechsler wechselt und ein Löffel mit flacher Oberseite dazu passt
Nehmen Sie den DSX, wenn
- Sie in felsigem Boden oder abrasivem Material graben und einen Löffel im nordischen Profil mit Körper aus Hardox® brauchen
Nehmen Sie den DBS, wenn
- Sie im Fels graben und der Löffel für Ihre Maschine und dieses Gestein konstruiert sein soll
- Zähne, Adapter, Seitenschneiden und Verschleißschutz für Ihren Einsatz gewählt werden sollen
- Sie mit dem Löffel ein Protokoll der Werksabnahmeprüfung brauchen
Fragen zum DB
- Zu welchen Baggern passt der DB?
- Der DB passt an Bagger von 10–50 t. Suchen Sie Ihre Maschine in der Modelltabelle, um die Größe zu wählen. Die Aufnahme prüfen wir, bevor wir das Angebot schicken.
- Welche Zähne und welche Ausführung hat der DB?
- Der DB nimmt Zähne der Systeme CAT J, BYG Futura oder ESCO UltraLok auf. Es gibt ihn als Economy bis 24 t, als Standard in allen Größen und als Heavy Duty ab 24 t, dazu eine Rock-Ausführung. Nennen Sie uns Maschine und Einsatz, dann prüfen wir die Ausführung für Sie.
- Wofür wird der DB eingesetzt?
- Der DB gräbt Erdreich, Bauschutt und Schüttgut an Baggern von 10 bis 50 t, direkt an den Bolzen oder an SW- und CW-Aufnahmen angebaut. Wenn Sie Fels graben, vergleichen Sie die Rock-Ausführung des DB mit dem DSX und dem DBS in der Tabelle oben, bevor Sie ein Angebot anfragen.
Merkmale
- Stahlbauweise
- Gräbt mit weniger Widerstand und weniger Hydraulikleistung: doppelter Radius und doppelt konische Bauform
- Erhältlich in den Ausführungen Economy (bis 24 t), Standard (alle Größen) und Heavy Duty (ab 24 t)
- Rock-Ausführung erhältlich
- Verfügbare Verzahnungssysteme: CAT J-Serie, BYG Futura, ESCO UltraLok
- Verfügbare Aufnahmen: Direktanbau, SW und CW
Über diese Produktfamilie
DB-Tieflöffel für Bagger von 10 bis 50 t.
Der DB-Tieflöffel gräbt Gräben, Fundamente und Keller und lädt Erde, Fels und Bauschutt. Er hat ein großes Fassungsvermögen und eine schwere Bauweise für harte Grabarbeiten. Er ist auf die Hydraulik Ihres Baggers abgestimmt.
Sieben Größen decken Maschinen von 10 bis 50 t ab, DB-120 bis DB-500, in Breiten von 400 bis 1800 mm und Gewichten von 156 bis 1829 kg. Der DB wird als Economy bis 24 t, als Standard in allen Größen und als Heavy Duty ab 24 t gebaut. Eine Rock-Ausführung ist lieferbar.
Zähne gibt es in den Systemen CAT J-Serie, BYG Futura und ESCO UltraLok. Der Löffel wird direkt oder mit SW- und CW-Aufnahme angebaut.
Abmessungen
Maße in mm
Typische Einsätze
Der DB-Tieflöffel für Bagger wird eingesetzt für:
- Schwerer Erdbau in Schutt und hartem Boden
- Straßenbau und große Erdarbeiten
- Groß angelegte Bauprojekte
- Grabenaushub für Versorgungsleitungen und Infrastruktur
- Baufeldfreimachung und Standortvorbereitung
- Großflächige Aushubprojekte (Fundamente, Keller, Gräben)
- Laden und Transportieren von Schüttgut (Erde, Kies, Schutt)
- Bau- und Abbrucharbeiten mit schweren Grabarbeiten
- Jede Aufgabe, die hohe Grabkraft und ein großes Fassungsvermögen erfordert
Mit dem DB-Tieflöffel schafft Ihr großer Bagger auch schwere Grabarbeiten. Nennen Sie uns Maschine und Einsatz, wir bestätigen die Löffelgröße.
Konformität, Zertifizierung und Dokumentation
- EN ISO 3834-2 Zertifizierte Schweißqualität CSW/1293/2025
- EN 1090-1 EXC1 + EXC2 Werkseigene Produktionskontrolle 1433-CPR-0257
- EN ISO 9606-1 · WPQR EN ISO 15614 Qualifizierte Schweißer und Verfahren
- EN ISO 9712: VT + PT Stufe 2 Zerstörungsfreie Prüfung dort, wo Zeichnung oder Prüfplan es verlangen
- EN 10204 3.1 Materialrückverfolgbarkeit
Garantie
12 Monate Garantie auf Herstellungsfehler an den Bauteilen, die Sieruta selbst fertigt.
Nicht abgedeckt sind normaler Verschleiß, unsachgemäße Verwendung oder Überlastung und nicht autorisierte Umbauten. Garantiebedingungen und Reklamation
Warum direkt vom Hersteller
- Zuschnitt, Bearbeitung, Schweißen und Lackieren an einem Standort, in unserem eigenen Werk in Polen, EU
- Seit 2008 mehr als 50.000 Anbaugeräte geliefert
- Zu jeder Seriennummer ein Datensatz, damit die Ersatzteile zu Ihrem Anbaugerät passen
Angebot anfordern
Nennen Sie uns Ihre Maschine und den Einsatz. Ein Ingenieur prüft die Passung, und wir antworten in der Regel innerhalb eines Arbeitstages.
