Löffel · Tieflöffel
DSX - Schwerlast-Tieflöffel in Schwedenform
- Für Maschinen von 14–40 t
- Breiten 800–1400 mm
- Schnellwechsler: S-System · Lehnhoff MS · OilQuick OQ
- Antwort in der Regel innerhalb eines Arbeitstages
- Die Passung prüfen wir, bevor wir das Angebot senden
- 12 Monate Garantie auf Herstellungsfehler an den Bauteilen, die Sieruta selbst fertigt
- Jedes Angebot nennt die Versandwoche
- Wenn eine von uns gefertigte Aufnahme fehlerhaft ist und nicht an Ihre Maschine passt, ersetzen wir sie.
+48 503 808 636 anrufen Per WhatsApp schreiben Fotos und Sprachnachrichten sind willkommen.
- DSX
- Für Maschinen von 14–40 t
- Breiten 800–1400 mm
Modelle und technische Daten
Werte wie im Datenblatt dieser Baureihe angegeben. Ein Gedankenstrich bedeutet, dass das Datenblatt diesen Wert nicht nennt.
Datenblatt (PDF)- Welche Aufnahme passt zu Ihrer Maschine? Zur Schnellwechsler-Übersicht
- Sie suchen Ihre Maschine nach Hersteller und Modell? Zu den Passungstabellen nach Maschine
Spaltenkopf: Modell und Trägerklasse [t] · jede Zelle: Inhalt gehäuft ISO 7451 [dm³] / Gewicht [kg]
| Breite [mm] | DS-HD-190 14–19 | DS-HD-250 19–25 | DS-HD-300 25–30 | DS-HD-400 30–40 | |
|---|---|---|---|---|---|
| 800 | 570 / 505 | 615 / 642 | 678 / 755 | Preis & Lieferzeit | |
| 1.000 | 771 / 592 | 837 / 745 | 922 / 879 | 921 / 952 | Preis & Lieferzeit |
| 1.200 | 982 / 679 | 1.070 / 847 | 1.178 / 1.002 | 1.187 / 1.083 | Preis & Lieferzeit |
| 1.400 | 1.462 / 1.214 | Preis & Lieferzeit | |||
| Preis & Lieferzeit | Preis & Lieferzeit | Preis & Lieferzeit | Preis & Lieferzeit | ||
| Höhe [mm] | 1.040 | 1.103 | 1.177 | 1.208 | |
| Länge [mm] | 1.450 | 1.537 | 1.645 | 1.688 | |
| Spitzenradius [mm] | 1.125 | 1.194 | 1.274 | 1.306 | |
| Zahnsysteme | J350, V29, U30 | J350, V33, U35 | J400, V39, U40 | J400, V39, U40 | |
| Schnellwechsler-Aufnahmen | S60 · MS10 · OQ65 · S1 | S70 · MS21 · OQ70 · S2 | S70 · MS21 · OQ70 · OQ70-55 · S2 | S80 · MS25 · OQ80 · S3 |
Serienprodukt
In Schweden: Djupskopa · in Dänemark: Graveskovl · in Finnland: Kuokkakauha
Das ganze Sortiment: Baggerlöffel und Baggerschaufeln
Kompatible Schnittstellen: S · MS · OQ
- 14–40 t
- Trägergeräte: Groß, Schwer

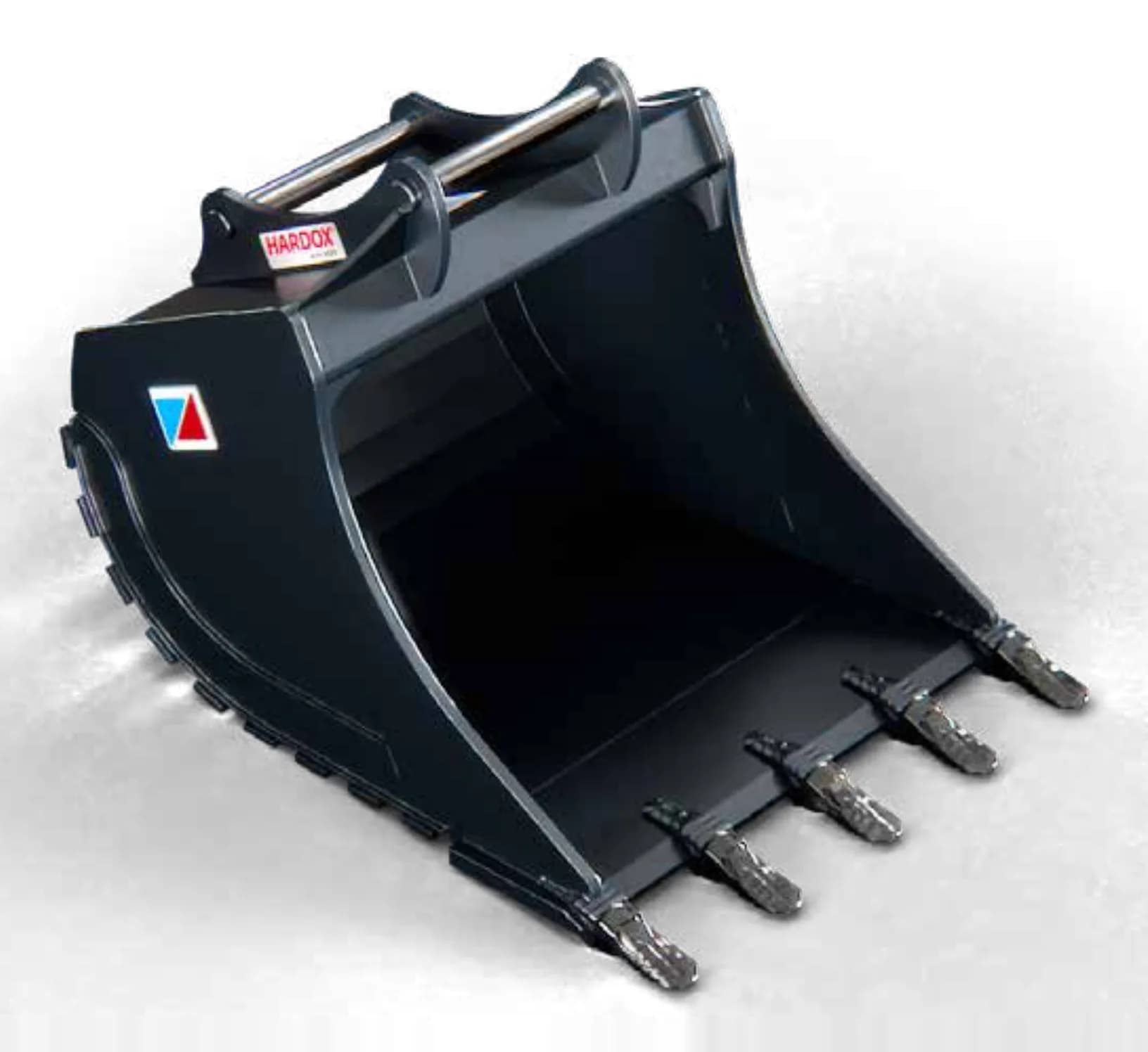

Der DSX ist ein Schwerlast-Tieflöffel in Schwedenform für Bagger von 14 bis 40 t. Der Körper ist aus Hardox® 450, damit er in felsigem Boden, abrasivem Material, beim Abbruch und im Steinbruch dem Verschleiß standhält.
Welcher Löffel für welche Arbeit
Welcher Löffel für welche Arbeit
| Löffel | Einsatz | Gewichtsklasse | Ausführung | Zähne | Typisches Material |
|---|---|---|---|---|---|
| DB | Tieflöffel, direkt oder an SW- und CW-Aufnahmen | 10–50 t | Economy, Standard oder Heavy Duty, Rock-Ausführung erhältlich | CAT J, BYG Futura oder ESCO UltraLok | Erdreich, Bauschutt und Schüttgut, Rock-Ausführung für den Steinbruch |
| DBF | Tieflöffel mit flacher Oberseite für Schnellwechsler | 10–50 t | Economy, Standard oder Heavy Duty, Rock-Ausführung erhältlich | CAT J, BYG Futura oder ESCO UltraLok | Erdreich und Schüttgut, Rock-Ausführung für den Steinbruch |
| DSX | Schwerlast-Tieflöffel im nordischen Profil | 14–40 t | Körper aus Hardox® 450 | CAT J, BYG Futura oder ESCO UltraLok | Felsiger Boden und abrasives Material |
| DBS | Felslöffel, für eine Maschine konstruiert | Für Ihre Maschine konstruiert | Verschleißschutz nach dem Gestein gewählt | Zähne, Adapter und Seitenschneiden nach dem Gestein gewählt | Fels |
Zähne und Adapter sind Originalteile des Herstellers des Zahnsystems.
Der DSX ist gedacht für
- Graben in felsigem Boden und abrasivem Material
- Abbruch, Steinbruch und Bergbau
- Ein Löffel im nordischen Profil mit Körper aus Hardox®-Stahl
Nehmen Sie den DB, wenn
- Sie Erdreich, Gräben oder Fundamente ausheben oder Schüttgut laden
Nehmen Sie den DBF, wenn
- Ihr Bagger Anbaugeräte am Schnellwechsler wechselt und ein Löffel mit flacher Oberseite dazu passt
Nehmen Sie den DBS, wenn
- Sie im Fels graben und der Löffel für Ihre Maschine und dieses Gestein konstruiert sein soll
Fragen zum DSX
- Zu welchen Baggern passt der DSX?
- Der DSX passt an Bagger von 14–40 t.
- Welche Zähne und welche Ausführung hat der DSX?
- Der DSX nimmt Zähne von CAT J, BYG Futura oder ESCO UltraLok auf. Sein Körper ist aus Hardox® 450.
- Wofür wird der DSX eingesetzt?
- Der DSX gräbt in felsigem Boden und abrasivem Material. Er wird im Abbruch, im Steinbruch und im Bergbau eingesetzt.
Merkmale
- Stahl Hardox® 450
- Schwedenform für schwere Grabarbeiten
- Vier Größen: DS-HD-190 bis DS-HD-400, 800 bis 1400 mm breit
- Für Bagger von 14 bis 40 t
- Verfügbare Zahnsysteme: CAT J-Serie, BYG Futura, ESCO UltraLok
Über diese Produktfamilie
DSX Schwerlast-Tieflöffel in Schwedenform, aus Hardox® 450.
Der Schwerlast-Tieflöffel in Schwedenform ist aus Hardox® 450 gebaut, für schwere Grabarbeiten unter harten Bedingungen. Der Stahl ist sehr verschleißfest.
Vier Größen, DS-HD-190 bis DS-HD-400, gibt es in Breiten von 800 bis 1400 mm mit 4 bis 6 Zähnen. Das Volumen reicht von 570 bis 1462 l, das Gewicht von 505 bis 1214 kg. Der Spitzenradius beträgt 1125 mm beim DS-HD-190 und 1306 mm beim DS-HD-400.
Zähne: CAT J, BYG Futura oder ESCO UltraLok, J350 oder J400. Aufnahmen je nach Größe von S60 bis S80, MS10 bis MS25, OQ65 bis OQ80 sowie S1 bis S3.
Abmessungen
Maße in mm
Typische Einsätze
Der Schwerlast-Tieflöffel in Schwedenform wird eingesetzt für:
- Sehr harter Boden (felsiges Gelände, abrasives Material)
- Abbrucharbeiten und schwere Aushubarbeiten
- Lange Einsatzzeiten mit wenig Zeit für Wartung
- Steinbrüche und Bergwerke, in denen der Löffel lange halten muss
- Bagger von 14 bis 40 t, die in Fels oder abrasivem Material arbeiten
Sprechen Sie uns an: Wir zeigen Ihnen, was Hardox® für Ihren Einsatz bringt.
Konformität, Zertifizierung und Dokumentation
- EN ISO 3834-2 Zertifizierte Schweißqualität CSW/1293/2025
- EN 1090-1 EXC1 + EXC2 Werkseigene Produktionskontrolle 1433-CPR-0257
- EN ISO 9606-1 · WPQR EN ISO 15614 Qualifizierte Schweißer und Verfahren
- EN ISO 9712: VT + PT Stufe 2 Zerstörungsfreie Prüfung dort, wo Zeichnung oder Prüfplan es verlangen
- EN 10204 3.1 Materialrückverfolgbarkeit
- Werkstoffe
- Standard: Korpus: Hardox® 450
Garantie
12 Monate Garantie auf Herstellungsfehler an den Bauteilen, die Sieruta selbst fertigt.
Nicht abgedeckt sind normaler Verschleiß, unsachgemäße Verwendung oder Überlastung und nicht autorisierte Umbauten. Garantiebedingungen und Reklamation
Warum direkt vom Hersteller
- Zuschnitt, Bearbeitung, Schweißen und Lackieren an einem Standort, in unserem eigenen Werk in Polen, EU
- Seit 2008 mehr als 50.000 Anbaugeräte geliefert
- Zu jeder Seriennummer ein Datensatz, damit die Ersatzteile zu Ihrem Anbaugerät passen
Angebot anfordern
Nennen Sie uns Ihre Maschine und den Einsatz. Ein Ingenieur prüft die Passung, und wir antworten in der Regel innerhalb eines Arbeitstages.
