Das ganze Sortiment: Baggerlöffel und Baggerschaufeln
Tieflöffel für große Bagger: Erdreich, Fels, Arbeit am Schnellwechsler und Gräben im Profil.
Hier stehen die Tieflöffel für große Bagger, die nicht auf den Seiten für Planier-, Sieb- und Grabenlöffel stehen. DB ist der Heavy-Duty-Tieflöffel für die meisten Materialien, und DBS ist sein Geschwister für Fels, auf Bestellung konstruiert für eine Maschine und den Fels, den sie gräbt. DBF hat eine flache Oberseite für Maschinen, die Anbaugeräte am Schnellwechsler tauschen, in den Ausführungen Economy, Standard, Heavy Duty und Rock. DSX ist das nordische Heavy-Duty-Profil aus Hardox® 450 für steinigen Boden. UB und VB schneiden eine U- oder V-förmige Grabensohle in einem Durchgang ins Profil, und WB ist das breite skandinavische Profil zum Planieren und Verfüllen. CB hat einen hydraulischen Niederhalter und nimmt nach dem Graben Schutt, Wurzelstöcke, Rohre und Steine auf.
Familien
10–50 t
Serienprodukt Erdbau / schwerer Einsatz
DB Schwerlast-Tieflöffel
Ein Tieflöffel für die meisten Materialien, mit einer Felsausführung für härteren Boden.
Maßanfertigung Fels / sehr harter Einsatz, Maßanfertigung
DBS Felslöffel, kundenspezifisch
Zähne, Adapter, Seitenschneiden und Verschleißschutz werden für Ihre Maschine und Ihr Gestein ausgewählt. Jeder Löffel durchläuft vor dem Versand eine Werksabnahme.
10–50 t Serienprodukt
DBF Tieflöffel mit flacher Oberseite
Die flache Oberseite passt zu Baggern, die ihre Anbaugeräte am Schnellwechsler tauschen. Es gibt ihn in den Ausführungen Economy, Standard, Heavy Duty und Fels.
Für Ihre Maschine gebaut

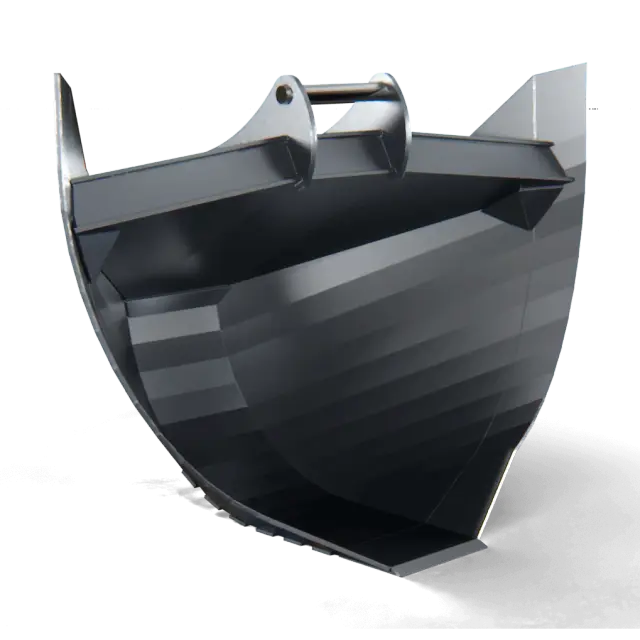

UB Tieflöffel in U-Form
Der Löffel schneidet eine U-förmige Grabensohle in einem Zug auf Profil. Beim Rohr- und Leitungsbau fallen weniger Verfüllung, weniger Handarbeit und weniger Abtransport an.
Für Ihre Maschine gebaut

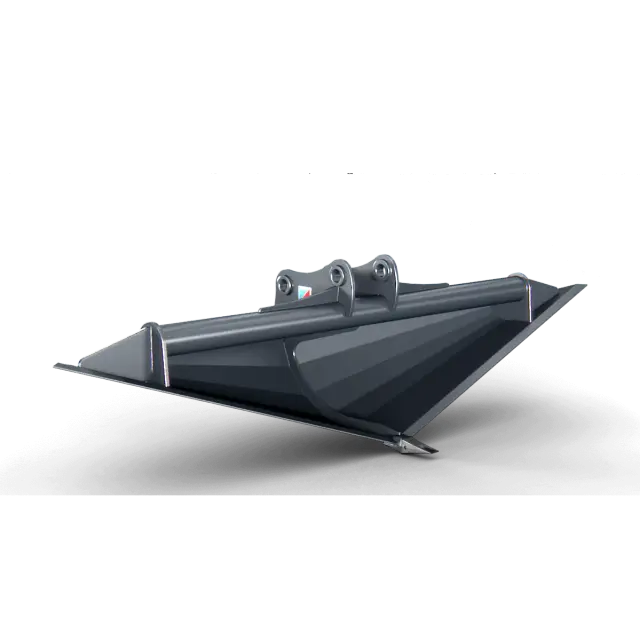

VB Tieflöffel in V-Form
Der Löffelwinkel wird passend zu Ihrer Böschung gefertigt. Der Löffel zieht Drainagegräben, Mulden und Bankette in V-Form in einem Zug.
10–26 t Serienprodukt
CB Hydraulischer Greiftieflöffel
Ein hydraulischer Niederhalter schließt sich über der Last, und ein doppelt entsperrbares Rückschlagventil hält ihn bei Schlauchbruch geschlossen. Der Bagger gräbt und nimmt danach Schutt, Wurzelstöcke, Rohre und sperrige Steine auf.
14–40 t Serienprodukt
DSX Schwerlast-Tieflöffel in Schwedenform
Schwerlast-Tieflöffel in Schwedenform für Bagger von 14 bis 40 t, aus Hardox® 450 für felsigen Boden.
Welches Produkt ist das richtige?
| DB - Schwerlast-Tieflöffel | DBF - Tieflöffel mit flacher Oberseite | CB - hydraulischer Greiftieflöffel | DSX - Schwerlast-Tieflöffel in Schwedenform | |
|---|---|---|---|---|
| Gewichtsklasse | 10–50 t | 10–50 t | 10–26 t | 14–40 t |
| Breite [mm] | 400–1.800 | 400–1.800 | 1.000–1.200 | 800–1.400 |
| Inhalt [l] | 139–2.755 | 160–2.611 | 430–1.071 | 570–1.462 |
| Gewicht [kg] | 156–1.829 | 155–1.765 | 355–1.100 | 505–1.214 |
| Korpus | – | – | – | Hardox® 450 |
| Zahnsysteme | J250, V19, U20, J300, V23, U30, V29, J350, V33, U35, J400, V39, U40 | J250, V19, U20, J300, V23, U30, V29, J350, V33, U35, V39, J460, V51, U55 | – | J350, V29, U30, V33, U35, J400, V39, U40 |
| Schnellwechsler | CW20–CW55 | S45–S90 · MS10–MS25 · OQ45–OQ90 | S60–S70 · MS10–MS21 · CW20–CW40 · OQ60–OQ70 | S60–S80 · MS10–MS25 · OQ65–OQ80 |
| Angebot anfordern: DB - Schwerlast-Tieflöffel | Angebot anfordern: DBF - Tieflöffel mit flacher Oberseite | Angebot anfordern: CB - hydraulischer Greiftieflöffel | Angebot anfordern: DSX - Schwerlast-Tieflöffel in Schwedenform |
→ Tabelle seitlich scrollen, um alle Spalten zu sehen.
So wählen Sie aus (6)
- Beide haben den doppelten Radius und die doppelt konische Schale, in sieben Größen für Maschinen von 10 bis 50 t, 400 bis 1800 mm breit. Wählen Sie DBF, wenn die Maschine Anbaugeräte am Schnellwechsler tauscht: Die flache Oberseite geht an und ab, ohne Bolzen auszuschlagen. Wählen Sie DB, wenn Sie Bauart, Zahnsystem und Aufnahme passend zu Ihrer Maschine festlegen wollen.
- Wählen Sie DB, um Gräben, Fundamente und Keller auszuheben und Erde, Fels und Schutt zu laden. Wählen Sie CB, wenn der Bagger auch aufnehmen soll, was ein einfacher Löffel fallen lässt: Ein hydraulischer Niederhalter schließt sich um Schutt, Wurzelstöcke, Rohre und sperrige Steine.
- Wählen Sie DB für die meisten Materialien, an Maschinen von 10 bis 50 t, mit einer Felsausführung für härteren Boden. Wählen Sie DSX, das nordische Profil aus Hardox® 450, für steinigen Boden, abrasives Material, Abbruch und Steinbruch an Maschinen von 14 bis 40 t.
- Wählen Sie DBF zum Graben an einer Maschine, die Anbaugeräte am Schnellwechsler tauscht: Die flache Oberseite geht an und ab, ohne Bolzen auszuschlagen. Wählen Sie CB, um zu graben und danach Schutt, Wurzelstöcke, Rohre und Steine mit dem hydraulischen Niederhalter zu greifen, zu sortieren und zu tragen.
- Wählen Sie DBF für eine flache Oberseite, die an den Schnellwechsler geht und wieder ab, in den Ausführungen Economy, Standard, Heavy Duty und Rock, an Maschinen von 10 bis 50 t. Wählen Sie DSX für das nordische Profil mit einem Körper aus Hardox® 450, an Maschinen von 14 bis 40 t.
- Wählen Sie DSX für schwere Grabarbeit in steinigem Boden, abrasivem Material und im Steinbruch: Der Körper ist aus Hardox® 450. Wählen Sie CB, wenn Sie die Last auch aufnehmen und tragen müssen, gehalten von einem hydraulischen Niederhalter und einem doppelten vorgesteuerten Rückschlagventil.
Tieflöffel: Daten aus dem Katalog
Tieflöffel: 7 Produktfamilien auf dieser Seite, 91 Größen insgesamt, für Maschinen von 10 bis 50 t.
- DB - Schwerlast-Tieflöffel: 38 Größen, für Maschinen von 10 bis 50 t, 400–1.800 mm breit, 139–2.755 l Inhalt, 156–1.829 kg Gewicht, Zähne: J250, V19, U20, J300, V23, U30, V29, J350, V33, U35, J400, V39, U40.
- DBS - Felslöffel, kundenspezifisch: Maßanfertigung.
- DBF - Tieflöffel mit flacher Oberseite: 38 Größen, für Maschinen von 10 bis 50 t, 400–1.800 mm breit, 160–2.611 l Inhalt, 155–1.765 kg Gewicht, Zähne: J250, V19, U20, J300, V23, U30, V29, J350, V33, U35, V39, J460, V51, U55.
- CB - hydraulischer Greiftieflöffel: 3 Größen, für Maschinen von 10 bis 26 t, 1.000–1.200 mm breit, 430–1.071 l Inhalt, 355–1.100 kg Gewicht.
- DSX - Schwerlast-Tieflöffel in Schwedenform: 12 Größen, für Maschinen von 14 bis 40 t, 800–1.400 mm breit, 570–1.462 l Inhalt, 505–1.214 kg Gewicht, Zähne: J350, V29, U30, V33, U35, J400, V39, U40.
- Tieflöffel: eine Produktfamilie ist eine Maßanfertigung.
Welcher Tieflöffel für welche Arbeit?
Mit dem Tieflöffel gräbt der Bagger die meiste Zeit. Der DB ist unser Grundmodell für große Bagger. Seine Schale ist zweifach gebogen, mit doppeltem Radius und doppelt konischer Form, so hält er den Grabwinkel und das Material läuft gleichmäßig ein. Es gibt ihn in sieben Größen von DB-120 bis DB-500, 400 bis 1800 mm breit, als Economy bis 24 t, als Standard in allen Größen und als Heavy Duty ab 24 t. Arbeitet Ihr Bagger mit Schnellwechsler, nehmen Sie den DBF: gleiche Form, flache Oberseite, Aufnahmen je nach Größe von S45 bis S90, OQ45 bis OQ90 und SW33 bis SW66. In felsigem Boden, in abrasivem Material und beim Abbruch arbeitet der DSX im nordischen Profil, sein Körper ist aus Hardox® 450. Für Fels legen wir den DBS für Ihre Maschine und Ihr Gestein aus. Soll der Graben gleich sein Profil bekommen, hebt der UB eine U-förmige Sohle aus und der VB ein V-Profil mit der geforderten Böschung, das spart Nacharbeit von Hand. Der CB hat einen hydraulischen Niederhalter, der Schutt, Wurzelstöcke und Rohre festhält. Die Zähne gibt es in den Systemen CAT J-Serie, BYG Futura und ESCO UltraLok.
Tieflöffel: technische Daten
| Produktfamilie | Maschinengewicht | Breite | Inhalt | Modelle |
|---|---|---|---|---|
| DB - Schwerlast-Tieflöffel | 10–50 t | 400–1.800 mm | 139–2.755 l | 38 |
| DBF - Tieflöffel mit flacher Oberseite | 10–50 t | 400–1.800 mm | 160–2.611 l | 38 |
| CB - hydraulischer Greiftieflöffel | 10–26 t | 1.000–1.200 mm | 430–1.071 l | 3 |
| DSX - Schwerlast-Tieflöffel in Schwedenform | 14–40 t | 800–1.400 mm | 570–1.462 l | 12 |
Werte aus den Modelltabellen unseres Katalogs. Maße und Gewicht jedes Modells stehen auf der Seite der Produktfamilie.
Häufige Fragen
Welcher Tieflöffel passt an meinen Bagger?
Der DB passt an Bagger von 10 bis 50 t, in sieben Größen von DB-120 bis DB-500. Der DSX im nordischen Profil passt an Maschinen von 14 bis 40 t. Für Bagger mit Schnellwechsler gibt es den DBF mit flacher Oberseite, für Maschinen von 10 bis 50 t.
Was ist der Unterschied zwischen DB und DBF?
Beide Löffel sind für Bagger von 10 bis 50 t. Der DBF hat eine flache Oberseite und ist für Bagger gebaut, die Anbaugeräte am Schnellwechsler wechseln. Es gibt ihn in den Ausführungen Economy, Standard, Heavy Duty und Fels.
Welcher Löffel zieht ein Grabenprofil in einem Arbeitsgang?

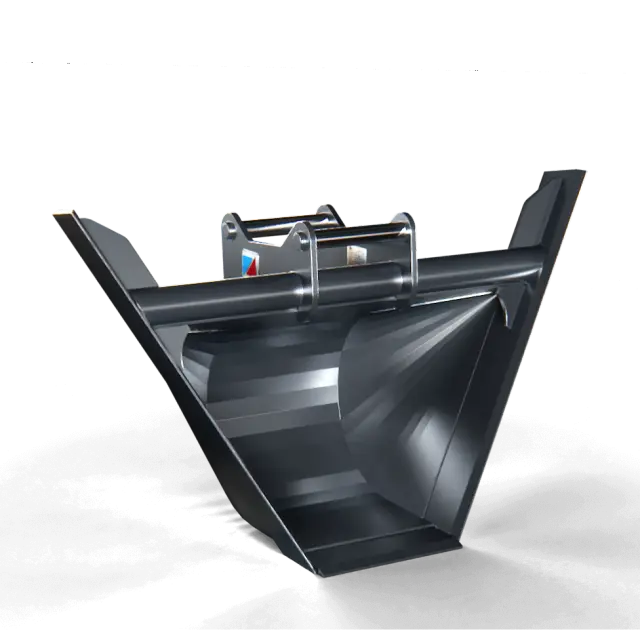

Der UB hebt einen Graben mit U-förmiger Sohle aus, der VB einen Graben oder eine Böschung in V-Form, der TR einen Graben mit schrägen Seitenwänden. Alle drei ziehen das Profil in einem Arbeitsgang.
Gibt es einen Tieflöffel für Fels?
Ja, der DBS wird für eine Maschine und ihr Gestein ausgelegt. Zähne, Adapter, Seitenschneiden und Verschleißschutz wählen wir je Einsatz, und vor dem Versand prüfen wir den Löffel im Werk, mit Prüfprotokoll.
Welche Zähne passen an den Tieflöffel?
DB, DBF und SDB gibt es mit den Zahnsystemen CAT J-Serie, BYG Futura und ESCO UltraLok. Nehmen Sie das System, das Sie schon im Lager haben oder das Ihr Händler führt, dann bleiben die Ersatzzähne dieselben. Bei UB und VB stimmen wir die Zähne außerdem auf den Boden ab.
Was bedeuten Economy, Standard und Heavy Duty?
Das sind die Ausführungen von DB und DBF. Economy gibt es für Bagger bis 24 t, Standard in allen Größen und Heavy Duty für Maschinen ab 24 t. Für Bergbau und Steinbruch gibt es den DBF zusätzlich als Rock-Ausführung. Welche passt, hängt davon ab, wie schwer und wie abrasiv der Boden ist, in dem Sie meist arbeiten.
Wie breit sollte der Tieflöffel sein?
Die Breite folgt zuerst der Arbeit, dann der Maschine. Für schmale Gräben, etwa für Leitungen, nehmen Sie einen schmalen Löffel, für Erdbau und Laden einen breiten. DB und DBF sind 400 bis 1800 mm breit, der DBF fasst 160 bis 2611 Liter. Die Modelltabelle zeigt, welche Breiten es für Ihre Maschinenklasse gibt.
An welche Schnellwechsler passt der DBF?
Je nach Größe hat der DBF Aufnahmen für S45 bis S90, MS10 bis MS25, OQ45 bis OQ90, M18 und M26, S1 bis S3 sowie SW33 bis SW66. Nennen Sie uns Ihren Schnellwechsler, dann bauen wir die passende Aufnahme an.
