Implementos para el rango de peso de la Atlas 1604ZW
- Serie de cazos
- DB - cazo de excavación reforzado600–1600 mm de ancho
- Solemos responder en 1 día laborable
- Comprobamos la compatibilidad antes de enviar la oferta
- Cada oferta indica la semana de envío
- Si un soporte fabricado por nosotros está mal y no encaja en tu máquina, lo sustituimos.
Tamaños de catálogo para la 1604ZW
Cada tamaño de abajo tiene una fila de catálogo para una máquina de 21.000 – 23.000 kg de peso operativo. Dinos qué tamaños quieres y te enviamos una oferta.
En pantallas estrechas la tabla se desplaza en horizontal.
| Implemento | Tamaños | Capacidad [dm³] | Ancho [mm] | Peso [kg] |
|---|---|---|---|---|
| DB - cazo de excavación reforzado | DB-230 · 6 variantes de ancho, DB-300 · 6 variantes de ancho | 391–1569 SAE | 600–1600 | 420–1100 |
| SDB - cazo de rejilla DB, reforzado | SDB-230 · 2 variantes de ancho | 1183–1290 SAE | 1400–1500 | 833–880 |
| DBF - cazo de excavación para enganche rápido | DBF-230 · 6 variantes de ancho, DBF-300 · 6 variantes de ancho | 398–1550 SAE | 600–1600 | 411–957 |
| RDBF - cazo de rejilla para enganche rápido | RDBF-230 · 3 variantes de ancho, RDBF-300 · 3 variantes de ancho | 1092–1550 SAE | 1300–1600 | 657–922 |
| DSX - cazo de excavación escandinavo reforzado | DS-HD-250 · 3 variantes de ancho | 615–1070 SAE | 800–1200 | 642–847 |
| GD - cazo de limpieza fijo, 12–40 t | GD-230 · 3 variantes de ancho, GD-300 · 3 variantes de ancho | 644–1447 SAE | 1600–2400 | 365–874 |
| GDH - cazo de limpieza orientable, reforzado | GDH-230 · 3 variantes de ancho, GDH-260 · 3 variantes de ancho | 677–1171 SAE | 1600–2400 | 624–932 |
| SB - cazo de limpieza de perfil holandés | SB-230 · 4 variantes de ancho, SB-260 · 4 variantes de ancho | 820–1489 SAE | 1600–2400 | 479–701 |
| DCB - cazo de limpieza de perfil redondo | DCB-230 · 3 variantes de ancho, DCB-260 · 3 variantes de ancho | 612–1116 SAE | 1600–2400 | 320–644 |
| PS - cazo de limpieza | PS-230 · 4 variantes de ancho, PS-300 · 4 variantes de ancho | 1179–1830 SAE | 1800–2200 | 679–1043 |
| PSH - cazo de limpieza orientable | PS-230 · 4 variantes de ancho, PS-300 · 4 variantes de ancho | 1800–2200 | ||
| CB - cazo con pinza hidráulica, reforzado | CBR-260 | 1071 | 1200 | 1100 |
| TH - pulgar hidráulico para excavadora | TH-26 | 780 | 520 | |
| AC - cortadora de asfalto para excavadora | AC-30 | 165 | ||
| MR - multiripper reforzado | MR-22, MR-26 | 1300 | 546–734 | |
| RIP - ripper reforzado | Ripper-D | 403 | ||
| DuoRIP - ripper doble para raíces | Duo-Ripper-30 | 500 | 565 | |
| GRB - barra niveladora para excavadora | GRB maxi · 6 variantes | 2500–3000 | 357–680 | |
| QC-S - enganche rápido S-System | QC-S70, QC-U-S70 | 270 | ||
| CW - enganche rápido CW | CW-30, CW-30 S, CW-40, CW-40 S, CW-U-30, CW-U-30 S, CW-U-40, CW-U-40 S | 220–240 | ||
| QC-HS / QC-MS - enganche rápido MS | QC-HS-21, QC-MS-21, QC-U-HS-21 | 310 | ||
| QC-PG - enganche rápido universal para los bulones de la máquina | QC-PG-80, QC-ML-M-65, QC-ML-M-70, QC-U-PG-80 | 132–400 |
Soldado conforme a EN ISO 3834-2. Acuérdalo como condición fija de suministro y el certificado EN 10204 3.1 acompaña a cada implemento. También recibes la declaración CE de conformidad de cada producto que lleva el marcado CE. Ver los certificados.
Escríbenos por WhatsAppLas fotos y los mensajes de voz son bienvenidos.Empieza aquí
Los implementos que los compradores de tu mercado piden primero, adaptados a la 1604ZW.
Cada familia muestra sus modelos candidatos por rango de peso operativo.
Cazos de excavación y clasificación
- DB - cazo de excavación reforzado
DB-230 · 6 variantes de ancho, DB-300 · 6 variantes de ancho
- SDB - cazo de rejilla DB, reforzado
SDB-230 · 2 variantes de ancho
- DBF - cazo de excavación para enganche rápido
DBF-230 · 6 variantes de ancho, DBF-300 · 6 variantes de ancho
- RDBF - cazo de rejilla para enganche rápido
RDBF-230 · 3 variantes de ancho, RDBF-300 · 3 variantes de ancho
- DSX - cazo de excavación escandinavo reforzado
DS-HD-250 · 3 variantes de ancho
Cazos de limpieza, nivelación y taludes
- GD - cazo de limpieza fijo, 12–40 t
GD-230 · 3 variantes de ancho, GD-300 · 3 variantes de ancho
- GDH - cazo de limpieza orientable, reforzado
GDH-230 · 3 variantes de ancho, GDH-260 · 3 variantes de ancho
- SB - cazo de limpieza de perfil holandés
SB-230 · 4 variantes de ancho, SB-260 · 4 variantes de ancho
- DCB - cazo de limpieza de perfil redondo
DCB-230 · 3 variantes de ancho, DCB-260 · 3 variantes de ancho
- PS - cazo de limpieza
PS-230 · 4 variantes de ancho, PS-300 · 4 variantes de ancho
- PSH - cazo de limpieza orientable
PS-230 · 4 variantes de ancho, PS-300 · 4 variantes de ancho
Implementos que no son cazos
- TH - pulgar hidráulico para excavadora
TH-26
- AC - cortadora de asfalto para excavadora
AC-30
- MR - multiripper reforzado
MR-22, MR-26
- RIP - ripper reforzado
Ripper-D
- DuoRIP - ripper doble para raíces
Duo-Ripper-30
- GRB - barra niveladora para excavadora
GRB maxi · 6 variantes
- QC-S - enganche rápido S-System
QC-S70, QC-U-S70
Sistema S (escandinavo) - CW - enganche rápido CW
CW-30, CW-30 S, CW-40, CW-40 S, CW-U-30, CW-U-30 S, CW-U-40, CW-U-40 S
Sistema CW - QC-HS / QC-MS - enganche rápido MS
QC-HS-21, QC-MS-21, QC-U-HS-21
Sistema MS - QC-PG - enganche rápido universal para los bulones de la máquina
QC-PG-80, QC-ML-M-65, QC-ML-M-70, QC-U-PG-80
PIN GRAB
¿Qué enganche rápido lleva tu máquina?
Elige el sistema de tu máquina y lo añadimos a tu consulta. Comprobamos el soporte antes de enviarte la oferta.
Cómo medir tu enganche rápido
¿No sabes qué sistema es? Tres medidas nos dicen qué soporte necesitas.
- Mide el diámetro de los dos bulones.
- Mide la distancia entre los centros de los bulones.
- Mide el ancho entre las caras interiores de las orejetas.
Si el enganche lleva impresa una marca o un tipo, envíanoslo también.
Antes de pedir: comprueba el enganche
La clase de peso de la Atlas 1604ZW determina el tamaño del implemento. No indica el diámetro de los bulones, la distancia entre ellos ni el ancho del balancín, y eso es lo que decide si un implemento encaja. Mídelos en la máquina o envíanos las medidas del cazo que usa ahora.
En este peso la elección depende sobre todo del material. Un cazo de uso general sirve para tierra y grava, un cazo reforzado con piezas de desgaste más gruesas sirve para terreno mixto y roca fragmentada, y el enganche rápido de la máquina define el soporte que necesita cada implemento.
Soportes de enganche rápido para este peso
En nuestras tablas de modelos, los implementos indicados para la Atlas 1604ZW en su peso se fabrican con estos soportes. Cada código abre los modelos que lo incluyen.
- Mide el diámetro de los dos bulones del cazo.
- Mide la distancia entre los centros de los bulones.
- Mide el ancho interior entre las orejetas del balancín.
- Si la máquina lleva enganche rápido, anota su marca y tipo.
Qué significan estos términos:
Cómo elegir un implemento para el trabajo:
Envíame la ficha técnica de mi máquina
Elige una línea de cazos y te enviamos por correo su ficha técnica, con las medidas que fabricamos para 1604ZW.
Envía esta respuesta a un colega o distribuidor
Atlas 1604ZW: DB - cazo de excavación reforzado (DB-230, DB-300)
Los tamaños siguen el peso operativo publicado de la 1604ZW.
- Clase de peso
- Excavadora grande (10–30 t)
- Peso operativo
- 21.000 – 23.000 kg
- Grupo familiar fundado en 1996
- Más de 50.000 implementos entregados
- Fabricados en nuestra propia fábrica de Polonia
Peso operativo publicado por Atlas, consultado el 2026-09-12. Fuente

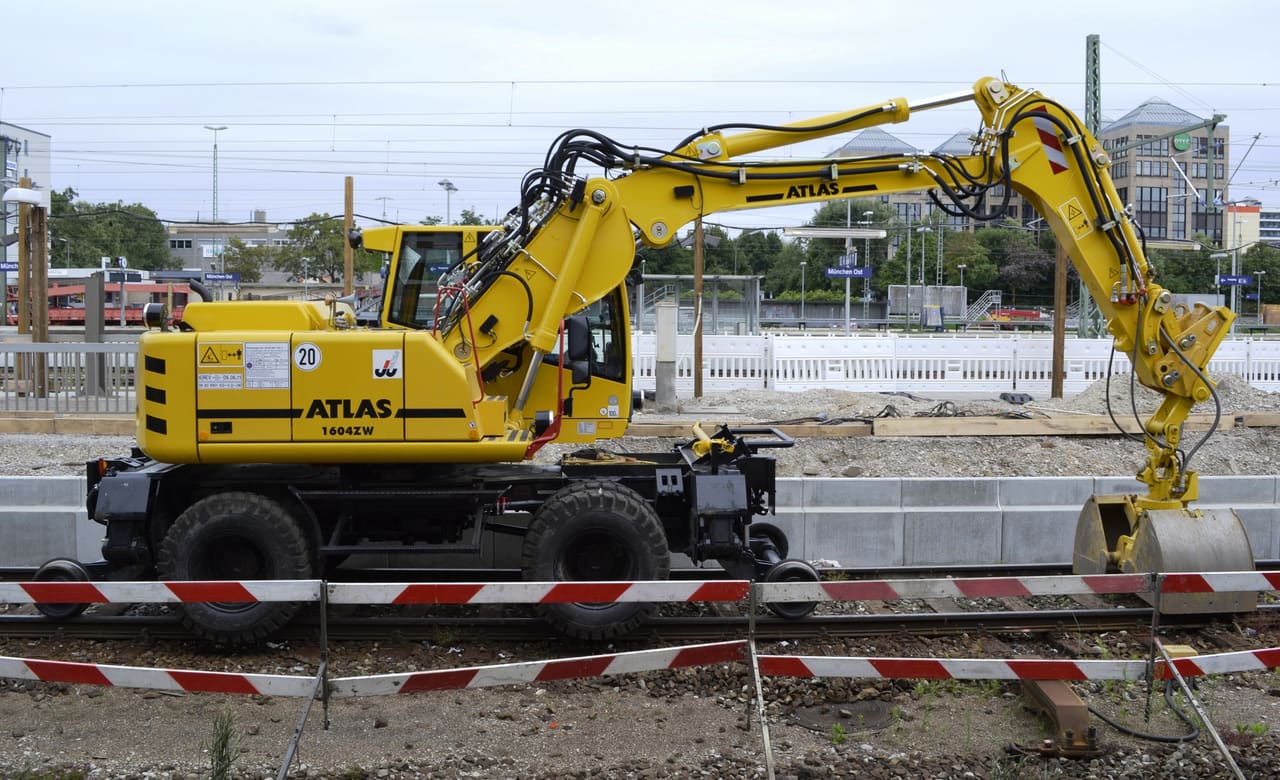

Atlas 1604ZW: datos de la máquina
- Peso operativo
- 21.000 – 23.000 kg
- Potencia del motor
- 115 kW
- Profundidad máxima de excavación
- 5900 mm
- Altura máxima de descarga
- 3650 mm
- Fuerza de arranque del cazo
- 141 kN
- Fuerza de penetración del balancín
- 112 kN
- Longitud del balancín
- 2240 mmdocumento del fabricante (atlasgmbh.com)
- Caudal de la bomba principal
- 380 l/mindocumento del fabricante (atlasgmbh.com)
- Capacidad de elevación
- 14.600 kgdocumento del fabricante (atlasgmbh.com)
Según lo publicado por Atlas, consultado el 2026-09-23. Fuente
Qué significan los datos de la 1604ZW para sus implementos
- La bomba principal da hasta 380 l/min a 340 bar. Es el caudal de bomba de toda la máquina, no el que recibe el implemento.
- Su profundidad de excavación máxima es de 5900 mm. Es la zanja más profunda que puede abrir.
- Su altura de descarga máxima es de 3650 mm, así que el lateral del camión o del contenedor tiene que quedar por debajo.
- Su balancín mide 2240 mm.
- La fuerza de arranque en el cazo es de 141 kN y la fuerza de penetración en el balancín de 112 kN. Es la fuerza con la que trabaja un cazo o un ripper en el diente.
- Atlas indica una capacidad de elevación de 14.600 kg. Comprueba una pinza o un martillo pesado, con su carga, en la tabla de carga completa.
- La potencia del motor es de 115 kW.
Valores publicados por Atlas en sus propios documentos.
La 1604ZW frente a sus vecinas
Los modelos más próximos en peso, con la diferencia respecto a la 1604ZW entre paréntesis cuando ambos fabricantes publican el valor.
| Modelo | Peso operativo | Profundidad máx. de excavación | Caudal bomba principal |
|---|---|---|---|
| 1604ZW | 21 t | 5900 mm | 380 l/min |
| Atlas 190W | 20,3 t (-0,7 t) | 6710 mm (+810) | 380 l/min |
| Atlas 215LCSR | 21,8 t (+0,8 t) | 7200 mm (+1300) | 380 l/min |
| Kobelco SK210LC-10 | 21 t | 6700 mm (+800) | 440 l/min (+60) |
Valores tal como los publica cada fabricante. Solo se indica una diferencia cuando ambas máquinas tienen un valor publicado.
1604ZW: lo que indica el folleto
Características que Atlas indica en su propio folleto de 1604ZW. Algunas pueden ser opcionales, así que comprueba la especificación de la máquina antes de pedir.
- Un motor que cumple la fase V de la UE.
- Voladizo trasero corto, para trabajar junto a muros y tráfico.
- Control proporcional del circuito hidráulico auxiliar, para cazos basculantes, barrenas y martillos.
- Ralentí automático del motor cuando no se tocan los mandos.
Del folleto publicado por Atlas. Guardamos el documento original.
Otros modelos Atlas de peso similar
Otras marcas de peso similar
Peso operativo a menos de 2 t de la Atlas 1604ZW.
Otros modelos Atlas con los mismos soportes de enganche
Nuestras tablas de modelos asignan a estas máquinas los mismos soportes de enganche rápido.
Por qué comprar directamente al fabricante
- Corte, mecanizado, soldadura y pintura en un mismo centro, en nuestra propia fábrica en Polonia, UE
- Más de 50.000 implementos entregados desde 2008
- Un registro por cada número de serie, para que los repuestos coincidan con tu implemento
¿Necesitas especificaciones a medida?
Podemos fabricar implementos con la distancia entre bulones y los requisitos exactos de tu Atlas 1604ZW.
